拆卸程序

•

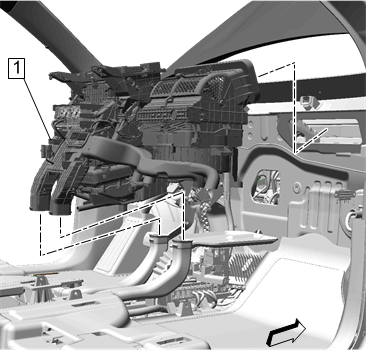

  1.加热器、空调蒸发器和鼓风机模块(1)»拆下—加热器、空调蒸发器和鼓风机模块的拆卸和安装
•

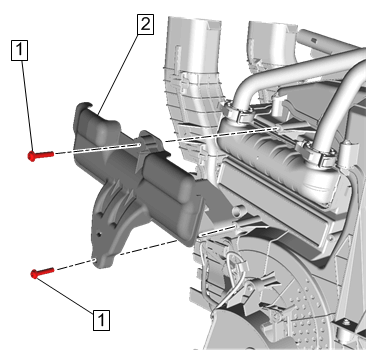

  2.加热器芯罩螺钉(1)»拆下[2x]
• 3.加热器芯盖板(2)»拆下
•

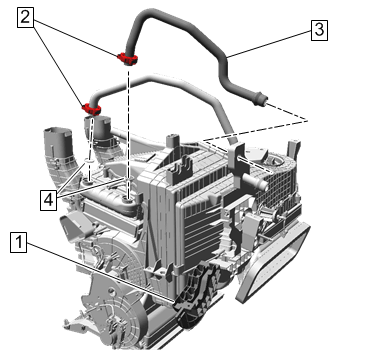

  4.加热器芯出口管(3)»拆下—加热器芯出口管的更换（CJ2）、加热器芯出口管的更换（C69）
•

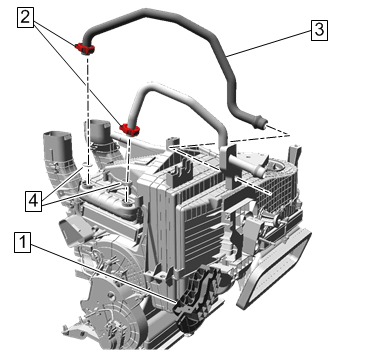

  5.加热器芯进口管(3)»拆下—加热器芯进口管的更换（CJ2）、加热器芯进口管的更换（C69）
•

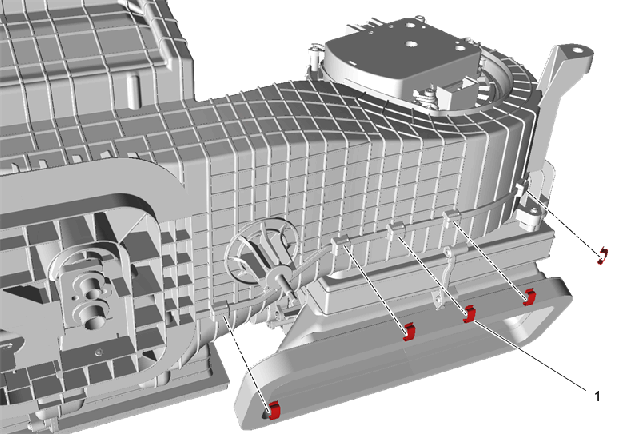

  6.固定件卡扣(1)»拆下[5x]
•

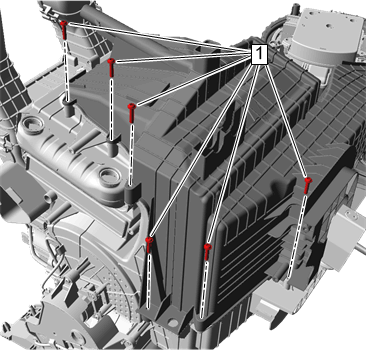

  7.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»拆下[6x]
•

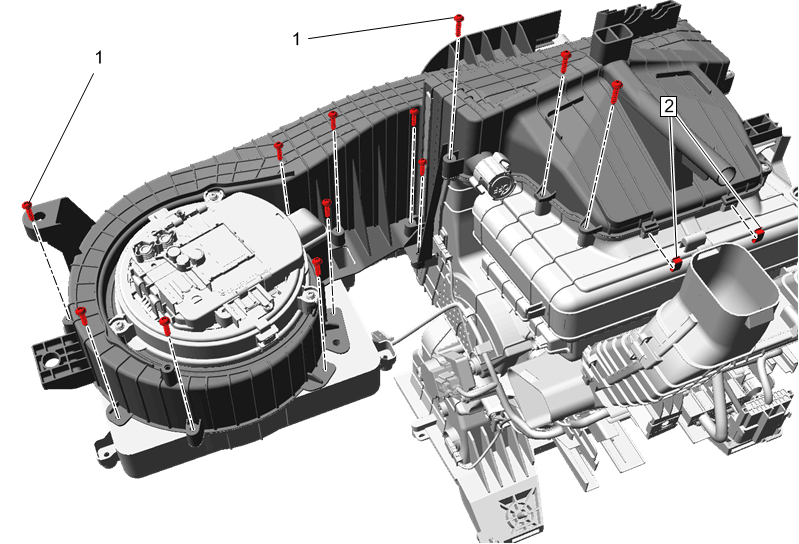

  8.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»拆下[12x]
• 9.固定件卡扣(2)»拆下[2x]
•

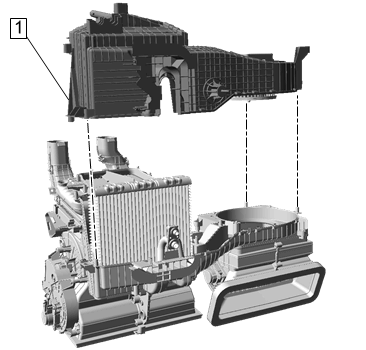

  10.鼓风机下壳体(1)»拆下
•

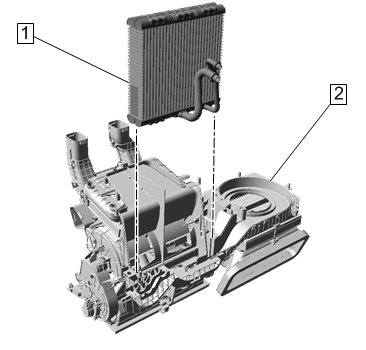

  11.空调蒸发器(1)@鼓风机上壳体(2)»拆下
• 12.必要时移开部件。

安装程序

•
  1.空调蒸发器(1)@鼓风机上壳体(2)»安装
•
  2.鼓风机下壳体(1)»安装
•
  3.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»安装[12x]—鼓风机上壳体的更换
• 4.固定件卡扣(2)»安装[2x]
•
  5.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»安装[6x]—鼓风机上壳体的更换
•
  6.固定件卡扣(1)»安装[5x]
•
  7.加热器芯进口管(3)»安装—加热器芯进口管的更换（CJ2）、加热器芯进口管的更换（C69）
•
  8.加热器芯出口管(3)»安装—加热器芯出口管的更换（CJ2）、加热器芯出口管的更换（C69）
•
  9.加热器芯盖板(2)»安装
• 10.加热器芯罩螺钉(1)»安装[2x]—加热器芯的更换
•
  11.加热器、空调蒸发器和鼓风机模块(1)»安装—加热器、空调蒸发器和鼓风机模块的拆卸和安装
