加热器、空调蒸发器和鼓风机模块的拆卸和安装
拆卸程序
- 1.断开蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
- 2.回收制冷剂。制冷剂回收和重新加注
- 3.排空冷却系统。冷却系统的排放和加注（LSY 静态加注）、冷却系统的排放和加注（LSY GE 47716）
-
4.进气格栅板(2)»拆下—进气口格栅板的更换
- 5.加热器进口软管@加热器芯管»拆下—加热器进口软管的更换
- 6.加热器辅助水泵软管@加热器芯管»拆下—加热器辅助水泵软管的更换
-
7.空调制冷剂换热器(2)@空调蒸发器热膨胀阀»拆下—空调制冷剂换热器的更换
- 8.拆下左前车门和右前车门。前侧门的更换
-
9.仪表板装饰垫 - 右侧(1)»拆下—仪表板装饰垫的更换－右侧
-
10.仪表板装饰板饰件- 乘客侧(2)»拆下—仪表板装饰板饰件的更换－乘客侧
-
11.仪表板中间下装饰板(2)»拆下—仪表板下中间装饰板的更换
-
12.左侧地板前出风管(2)»拆下—地板前出风管的更换－左侧
-
13.前地板控制台(1)»拆下—前地板控制台的更换
-
14.收音机冷却管螺栓(1)»拆下
- 15.收音机冷却管(2)»拆下
-
16.前地板控制台储物托盘(1)»拆下—前地板控制台储物托盘的更换
-
17.在拆下空调蒸发器和鼓风机模块排水管/软管前，使用干净的吸水抹布/毛巾覆盖电气部件，保护电气部件不受水损坏。告诫：参见有关HVAC模块排水管的告诫。 - 18.空调蒸发器和鼓风机模块排水软管(1)»拆下—空调蒸发器和鼓风机模块排水软管的更换
-
19.仪表板储物箱(2)»拆下—仪表板储物箱的更换
-
20.仪表板膝垫(1)»拆下—仪表板膝垫的更换
-
21.仪表板上装饰板(1)»拆下—仪表板上装饰板的更换
-
22.组合仪表(2)»拆下—组合仪表的更换
-
23.加热器和空调用户界面控制(1)»拆下—加热器与空调用户界面控制装置的更换
-
24.收音机控制总成 (2)»拆下—收音机控制总成的更换
-
25.仪表板支座(1)»拆下—仪表板托架的更换
-

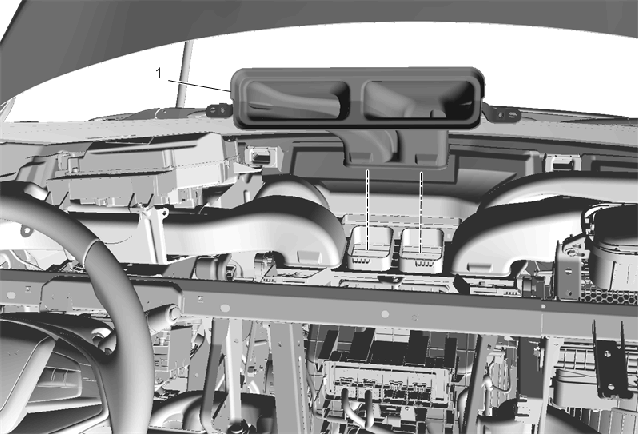

26.仪表板中央出风管(1)»拆下—仪表板出风管的更换
-

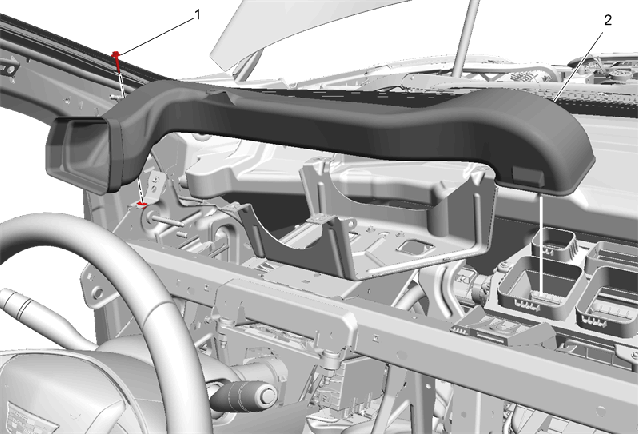

27.仪表板左侧外出风管(2)»拆下—仪表板外出风管的更换－左侧
-
28.仪表板右侧外出风管(2)»拆下—仪表板外出风管的更换－右侧
-
29.转向柱(1)»拆下—转向柱的更换
-

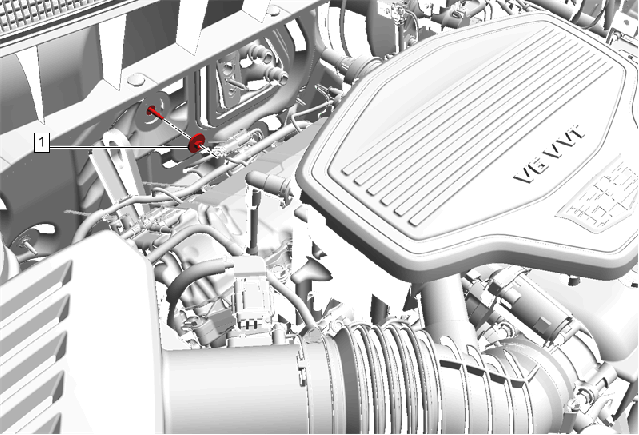

30.从发动机舱内，拆下将加热器和空调蒸发器以及鼓风机模块固定至车颈板的鼓风机模块螺母 (1)。
-
31.临时支撑加热器、空调蒸发器和鼓风机模块。

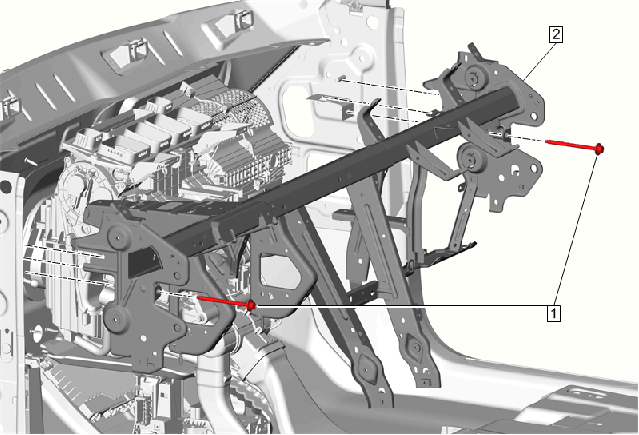

- 32.仪表板横梁(2)»拆下—仪表板横梁的更换
-

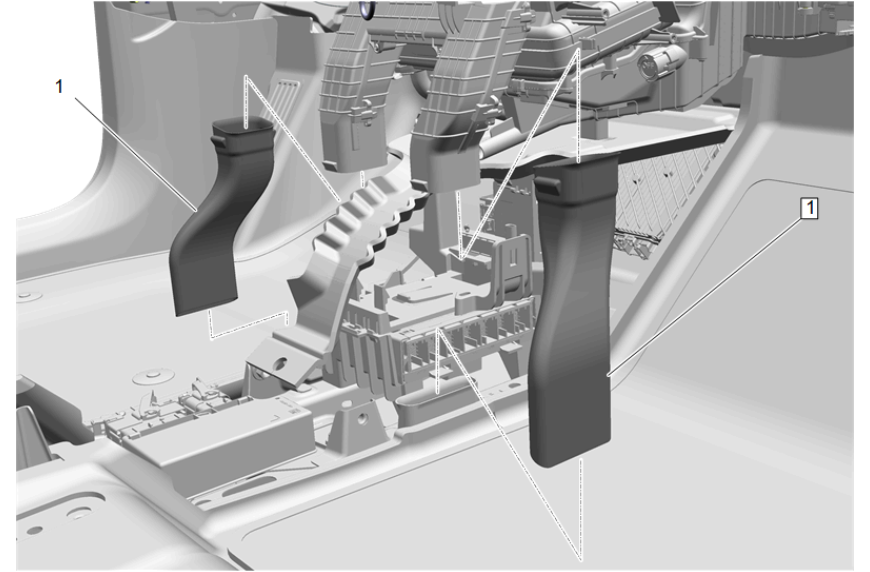

33.地板后出风管适配器(1)—左侧»拆下
- 34.地板后出风管适配器(2)—右侧»拆下
- 35.右侧地板前出风管»拆下—地板前出风管的更换－右侧
-

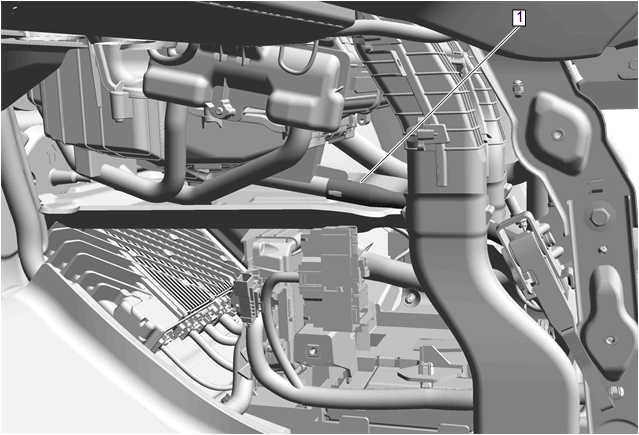

36.加热器、空调蒸发器和鼓风机模块(1)»拆下
- 37.必要时移开部件。
安装程序
-
1.将加热器和空调蒸发器和鼓风机模块 (1) 定位至车内，并临时支撑模块。
- 2.右侧地板前出风管»安装—地板前出风管的更换－右侧
-
3.地板后出风管适配器(2)-右侧»安装
- 4.地板后出风管适配器(1)-左侧»安装
-
5.仪表板横梁(2)»安装—仪表板横梁的更换
- 6.将临时支架从加热器、空调蒸发器和鼓风机模块上拆下。
-
7.安装将加热器、空调蒸发器和鼓风机模块固定至车颈板的加热器、空调蒸发器和鼓风机模块螺母 (1)，并紧固至9 (80 lb in)。告诫：参见有关紧固件的告诫。
-
8.转向柱(1)»安装—转向柱的更换
-
9.仪表板右侧外出风管(2)»安装—仪表板外出风管的更换－右侧
-
10.仪表板左侧外出风管(2)»安装—仪表板外出风管的更换－左侧
-
11.仪表板中央出风管(1)»安装—仪表板出风管的更换
-
12.仪表板支座(1)»安装—仪表板托架的更换
-
13.收音机控制总成 (2)»安装—收音机控制总成的更换
-
14.加热器和空调用户界面控制(1)»安装—加热器与空调用户界面控制装置的更换
-
15.组合仪表(2)»安装—组合仪表的更换
-
16.仪表板上装饰板(1)»安装—仪表板上装饰板的更换
-
17.仪表板膝垫(1)»安装—仪表板膝垫的更换
-
18.仪表板储物箱(2)»安装—仪表板储物箱的更换
-
19.空调蒸发器和鼓风机模块排水软管(1)»安装—空调蒸发器和鼓风机模块排水软管的更换告诫：参见有关HVAC模块排水管的告诫。
- 20.取下盖在电气部件上的吸水抹布/毛巾。
-
21.收音机冷却管(2)»安装
- 22.收音机冷却管螺栓(1)»安装—收音机冷却管的更换（K4C 控制台至无线充电器）、收音机冷却管的更换（K4C HVAC 至控制台）
-
23.前地板控制台储物托盘(1)»安装—前地板控制台储物托盘的更换
-
24.左侧地板前出风管(2)»安装—地板前出风管的更换－左侧
-
25.前地板控制台(1)»安装—前地板控制台的更换
-
26.仪表板中间下装饰板(2)»安装—仪表板下中间装饰板的更换
-
27.仪表板装饰板饰件- 乘客侧(2)»安装—仪表板装饰板饰件的更换－乘客侧
-
28.仪表板装饰垫 - 右侧(1)»安装—仪表板装饰垫的更换－右侧
- 29.安装左前车门和右前车门。前侧门的更换
-
30.空调制冷剂换热器(2)@空调蒸发器热膨胀阀»安装—空调制冷剂换热器的更换
- 31.加热器辅助水泵软管@加热器芯管»安装—加热器辅助水泵软管的更换
- 32.加热器进口软管@加热器芯管»安装—加热器进口软管的更换
-
33.进气格栅板(2)»安装—进气口格栅板的更换
- 34.连接蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
- 35.加注冷却系统至合适液位。冷却系统的排放和加注（LSY 静态加注）、冷却系统的排放和加注（LSY GE 47716）
- 36.排空并加注制冷剂系统。制冷剂回收和重新加注
- 37.执行执行器校准程序。执行器重新校准
- 38.清除加热器与空调遥控模块内的 DTC。
- 39.检查冷却液是否泄漏。
- 40.检查制冷剂是否泄漏。
