加热器芯进口管的更换（CJ2）
拆卸程序
-
1.加热器、空调蒸发器和鼓风机模块(1)»拆下—加热器、空调蒸发器和鼓风机模块的拆卸和安装
-

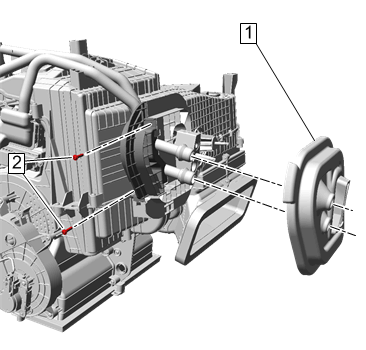

2.加热器、空调蒸发器和鼓风机模块密封件(1)»拆下[2x]
- 3.加热器芯管托架螺栓(2)»拆下
-
4.加热器芯罩螺钉(1)»拆下[2x]
- 5.加热器芯盖板(2)»拆下
-
6.将加热器芯管托架 (1) 转动至打开位置。
- 7.加热器芯管卡箍(2)»拆下并报废[2x]
- 8.将两个加热器芯管从加热器芯上拆下。
- 9.加热器芯进口管(3)»拆下
- 10.报废 O 形密封圈。(4)[2x]
安装程序
-
1.安装新的 O 形密封圈。(4)[2x]
- 2.加热器芯进口管(3)»安装
- 3.将两个加热器芯管安装至加热器芯上。
- 4.加热器芯管卡箍(2)»安装新的[2x]
- 5.将加热器芯管托架 (1) 转动至关闭位置。
-
6.加热器芯盖板(2)»安装
- 7.加热器芯罩螺钉(1)»安装[2x]—加热器芯的更换
-
8.加热器芯管托架螺栓(2)»安装并紧固[2x]2.5 (22 lb in)
- 9.加热器、空调蒸发器和鼓风机模块密封件(1)»安装
-
10.加热器、空调蒸发器和鼓风机模块(1)»安装—加热器、空调蒸发器和鼓风机模块的拆卸和安装
