鼓风机上壳体的更换
拆卸程序
-

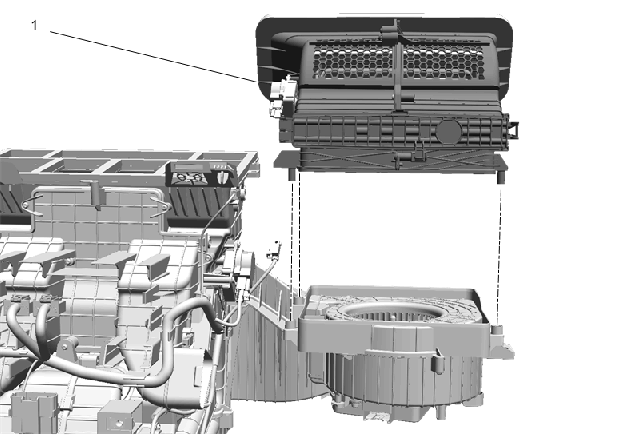

1.加热器、空调蒸发器和鼓风机模块(1)»拆下—加热器、空调蒸发器和鼓风机模块的拆卸和安装
-
2.加热器芯罩螺钉(1)»拆下[2x]
- 3.加热器芯盖板(2)»拆下
-
4.加热器芯出口管(3)»拆下—加热器芯出口管的更换（CJ2）、加热器芯出口管的更换（C69）
-
5.加热器芯进口管(3)»拆下—加热器芯进口管的更换（CJ2）、加热器芯进口管的更换（C69）
-
6.固定件卡扣(1)»拆下[5x]
-
7.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»拆下[6x]
-
8.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»拆下[12x]
- 9.固定件卡扣(2)»拆下[2x]
-
10.鼓风机下壳体(1)»拆下
-
11.空调蒸发器(1)@鼓风机上壳体(2)»拆下
-
12.进气口壳体(1)»拆下—进气口壳体的更换
-
13.空调蒸发器和鼓风机模块螺栓(1)@加热器和空调蒸发器壳体»拆下

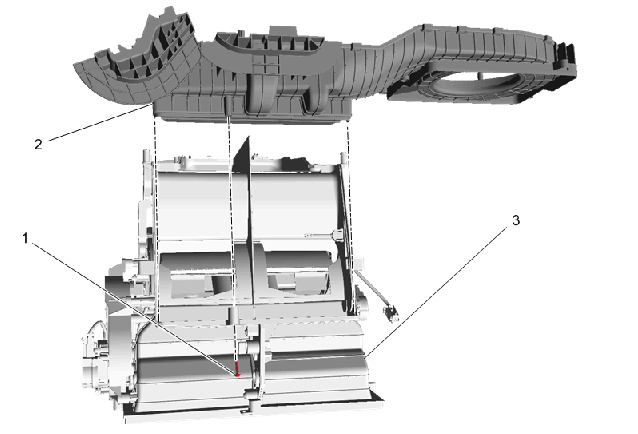

- 14.鼓风机上壳体(2)@加热器和空调蒸发器壳体(3)»拆下
- 15.必要时移开部件。
安装程序
-
1.鼓风机上壳体(2)@加热器和空调蒸发器壳体(3)»安装
-
2.空调蒸发器和鼓风机模块螺栓(1)@加热器和空调蒸发器壳体»安装并紧固2.5 (22 lb in)告诫：参见有关紧固件的告诫。
-
3.进气口壳体(1)»安装—进气口壳体的更换
-
4.空调蒸发器(1)@鼓风机上壳体(2)»安装
-
5.鼓风机下壳体(1)»安装
-
6.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»安装并紧固[12x]2.5 (22 lb in)
- 7.固定件卡扣(2)»安装[2x]
-
8.空调蒸发器和鼓风机模块螺栓(1)@鼓风机下壳体»安装并紧固[6x]2.5 (22 lb in)
-
9.固定件卡扣(1)»安装[5x]
-
10.加热器芯进口管(3)»安装—加热器芯进口管的更换（CJ2）、加热器芯进口管的更换（C69）
-
11.加热器芯出口管(3)»安装—加热器芯出口管的更换（CJ2）、加热器芯出口管的更换（C69）
-
12.加热器芯盖板(2)»安装
- 13.加热器芯罩螺钉(1)»安装[2x]—加热器芯的更换
-
14.加热器、空调蒸发器和鼓风机模块(1)»安装—加热器、空调蒸发器和鼓风机模块的拆卸和安装
