车身底部后纵梁加强件的更换（内部）

车身底部后纵梁加强件的更换（内部）

拆卸程序

警告：参见有关碰撞维修许可设备的警告。

警告：参见有关碰撞剖切的警告。

警告：参见有关玻璃和钣金件处理的警告。

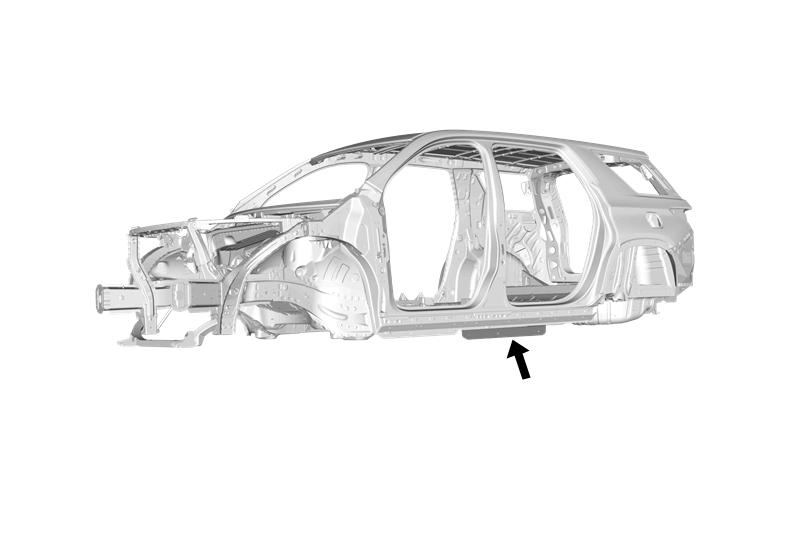

注意:后纵梁加强件为超高强度钢。车身底部后纵梁加强件的更换（内部）、车身底部后纵梁加强件的更换（外部）。

注意:左侧如图所示，右侧类似

1.停用辅助充气式约束系统。辅助充气式约束系统停用和启用
2.断开蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）。
3.拆下所有相关面板和部件。
4.必要时清除维修区域的密封胶和防腐材料。防腐处理和修理
注意:切勿损坏或切割连接板和加强件。

5.去除前加强件上的焊点 (1)。[6X]
6.去除后加强件上的焊点 (2)。[12X]
7.去除后加强件上的焊点 (1)。[15X]
8.去除前加强件上的焊点 (2)。[6X]
9.将后加强件 (1) 从车辆上拆下。

安装程序

注意:安装前，准备维修件。

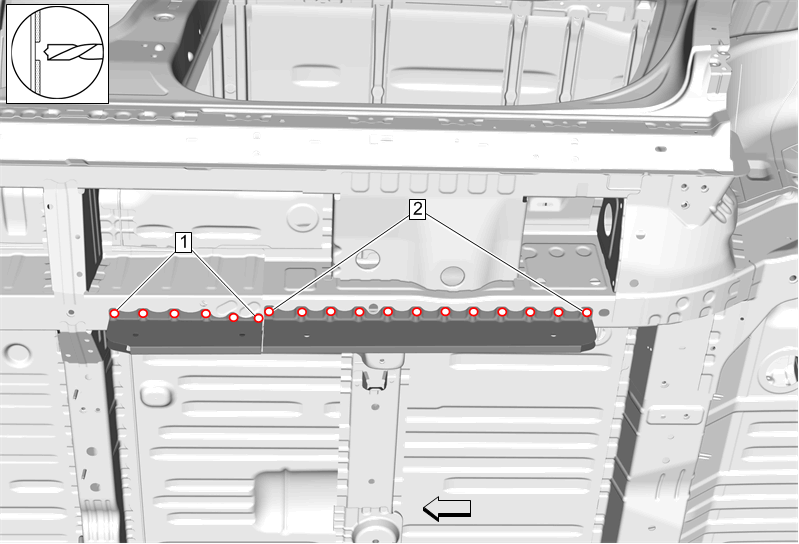

1.在后加强件上钻 8 mm (5/16) 的塞焊孔 (1)。[15X]
2.在后加强件上钻 8 mm (5/16) 的塞焊孔 (1)。[12X]

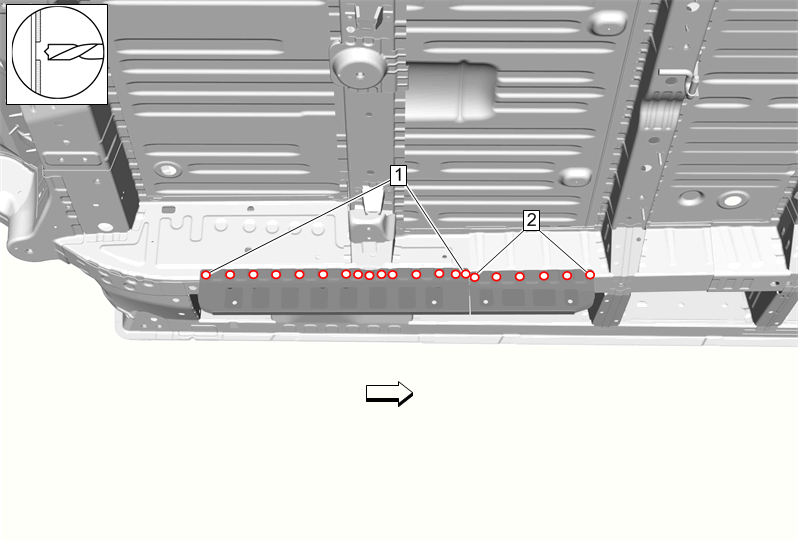

3.在前加强件上钻 8 mm (5/16) 的塞焊孔 (1)。[6X]
4.在前加强件上钻 8 mm (5/16) 的塞焊孔 (1)。[6X]

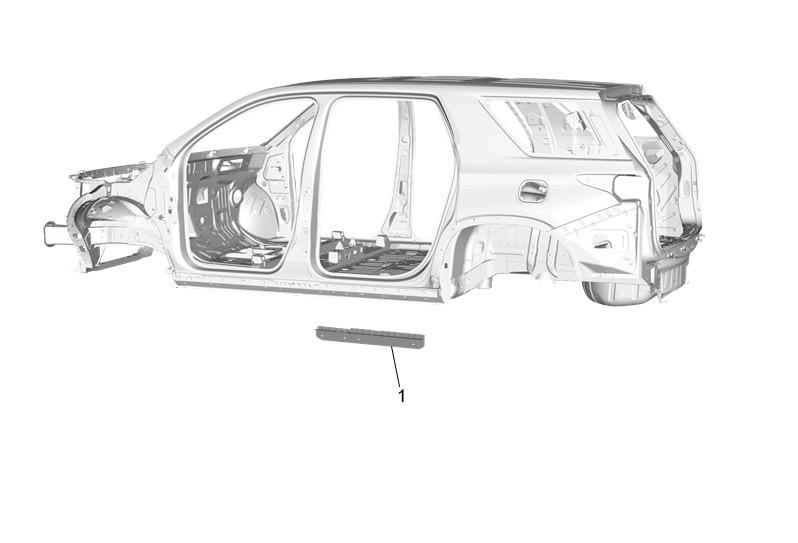

5.利用三维测量设备将后加强件 (1) 定位至车辆，并夹紧就位。
6.在所有焊接面上涂抹焊缝涂层或同等品。防腐处理和修理。

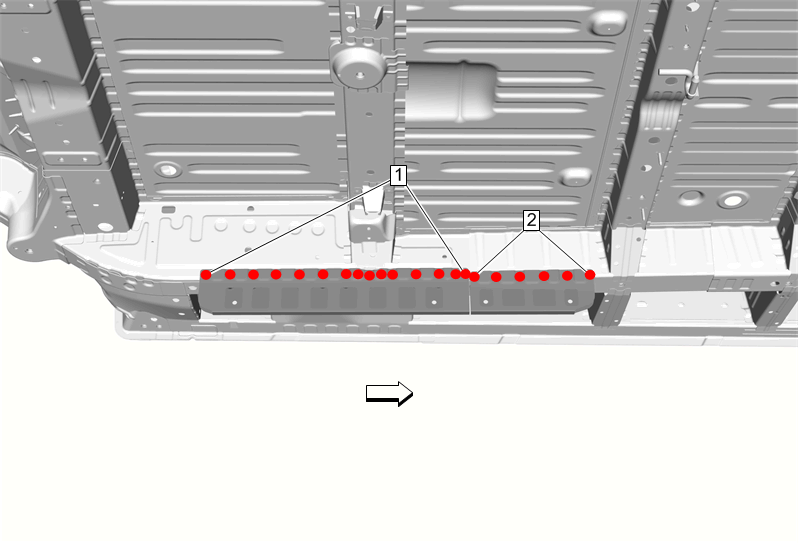

7.在前加强件上添加 MIG/MAG 焊缝 (1)。[6X]

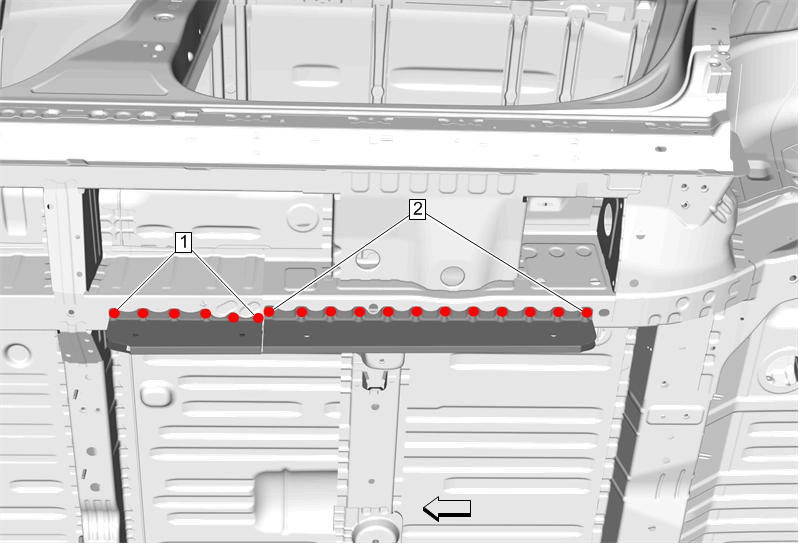

8.在后加强件上添加焊点 (2)。[12X]
9.在后加强件上添加 MIG/MAG 焊缝 (1)。[15X]
10.在前加强件上添加焊点 (2)。[6X]
11.必要时在维修区域涂抹密封胶和防腐材料。防腐处理和修理。
12.在维修部位涂上油漆。底漆/透明漆油漆系统。
13.安装后加强件。
14.安装所有相关面板和部件。
15.连接蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
16.启用辅助充气式约束系统。辅助充气式约束系统停用和启用。
