车身底部后纵梁加强件的更换（外部）

车身底部后纵梁加强件的更换（外部）

拆卸程序

警告：参见有关碰撞维修许可设备的警告。

警告：参见有关碰撞剖切的警告。

警告：参见有关玻璃和钣金件处理的警告。

注意:车身底部后纵梁加强件为高强度低合金钢。高强度低合金钢.

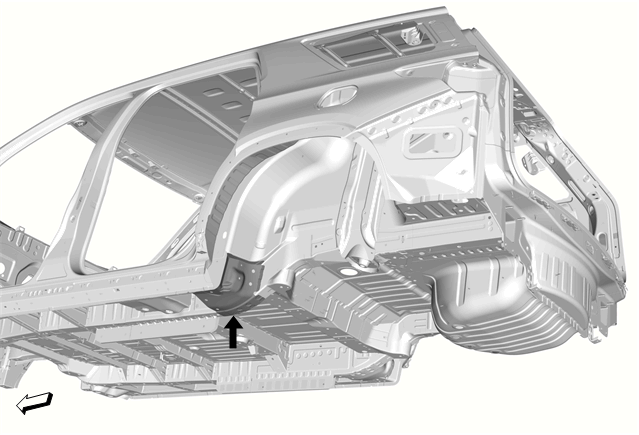

注意:左侧如图所示，右侧类似

1.停用辅助充气式约束系统。辅助充气式约束系统停用和启用
2.断开蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）。
3.拆下所有相关面板和部件。
4.必要时清除维修区域的密封胶和防腐材料。防腐处理和修理
注意:切勿损坏或切割连接板和加强件。

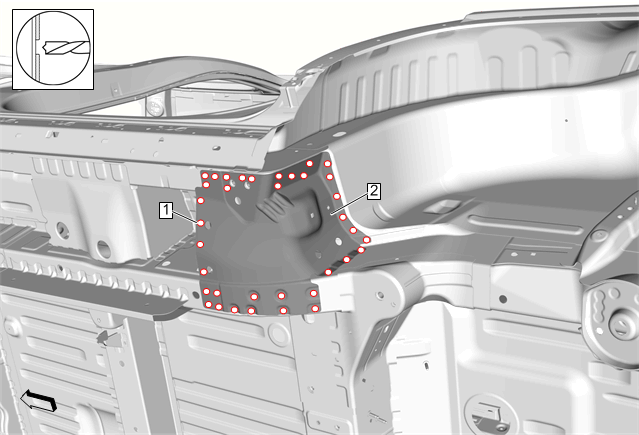

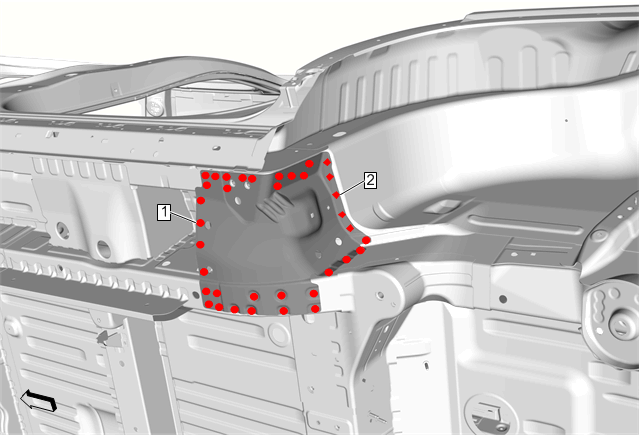

5.去除车身底部后纵梁加强件 (2) 上的焊点 (1)。[36X]

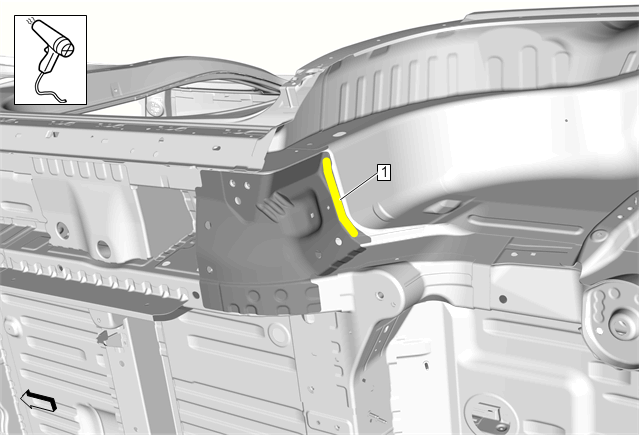

6.对阴影区域 (1) 加热，将粘合剂从板上释放。
7.将面板从车辆上拆下。

安装程序

注意:临时安装车身底部后纵梁加强件，以正确配合。

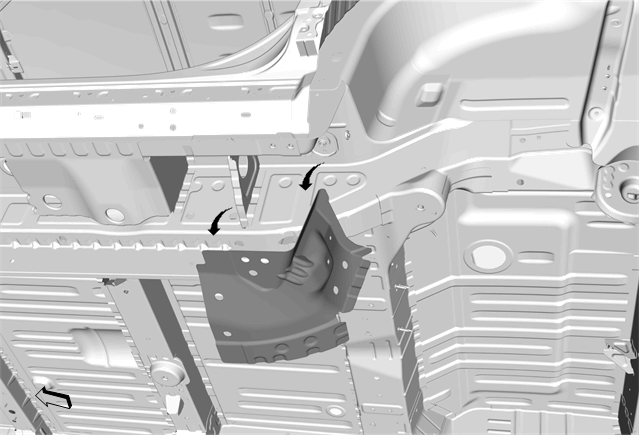

1.利用三维测量设备将车身底部后纵梁加强件定位至车辆。

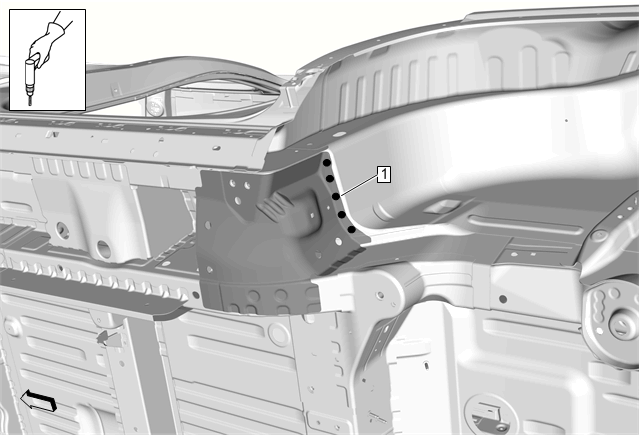

2.钻一个 6.7 mm (17/64) 孔 (1)，用于铆钉安装。[5X]
3.将面板从车辆上拆下。
注意:安装前，准备维修件。

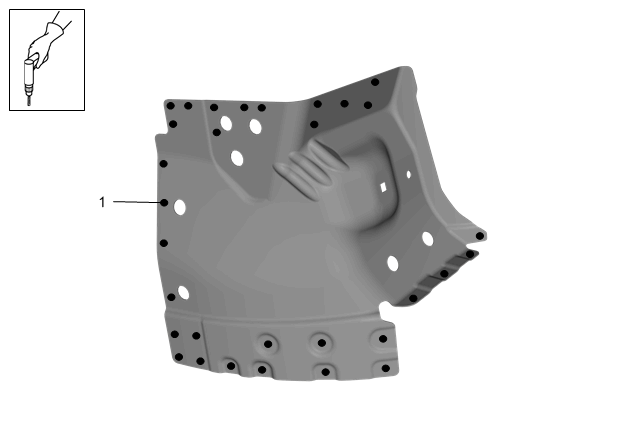

4.在新的维修件上钻 8 mm (5/16) 的塞焊孔 (1)。[31X]
5.在所有焊接面上涂抹焊缝涂层或同等品。防腐处理和修理。
注意:仅去除要涂抹粘合剂处的电镀层。

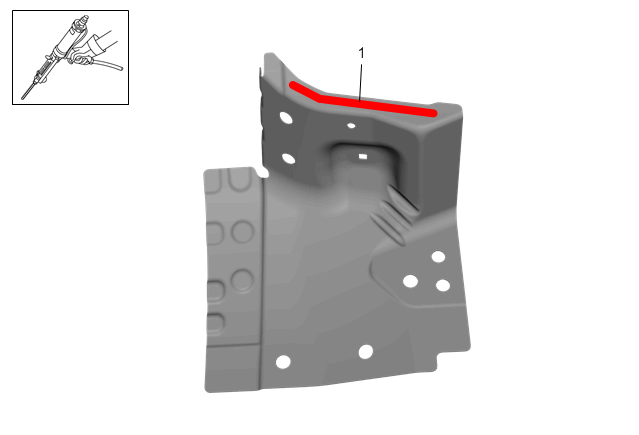

6.根据粘合剂制造商的建议，清洁并准备待粘合的维修件 (1)。钣金件的粘接。

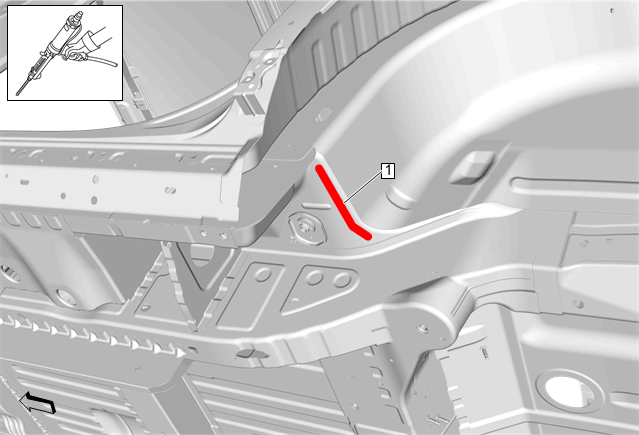

7.根据粘合剂制造商的建议，清洁并准备待粘合的车辆 (1)。钣金件的粘接。
8.根据粘合剂制造商的建议，对车身底部后纵梁加强件和车辆上的配合面涂抹结构粘合剂。钣金件的粘接。
9.利用三维测量设备将面板安装至车辆上，并夹紧就位。
10.在车身底部后纵梁加强件上添加 MIG/MAG 焊缝 (1)。[31x]
11.将铆钉 (2) 安装至车内。[SR1 5X]紧固件紧固规格。
12.必要时在维修区域涂抹密封胶和防腐材料。防腐处理和修理。
13.在维修部位涂上油漆。底漆/透明漆油漆系统。
14.安装所有相关面板和部件。
15.连接蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
16.启用辅助充气式约束系统。辅助充气式约束系统停用和启用。
