进气口格栅板的更换

Graphic

进气口格栅板的更换

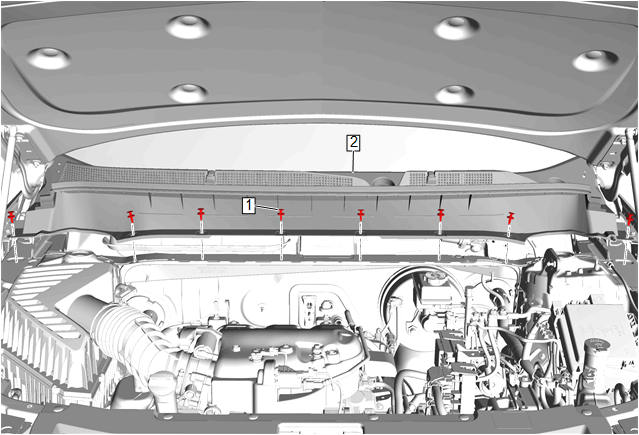

插图编号
部件名称
1
进气口格栅板固定件[8x]
2
进气口格栅板
    注意:
  • •  确保重新安装过程中软管无扭结
  • •  挡风玻璃上的进气口板卡扣损坏可导致安装错误。安装后确保面板适配且平齐

    程序

  • 升起进气口格栅板的前缘，从两个发动机舱盖铰链向前滑动格栅板。
  • 将挡风玻璃洗涤器喷嘴软管从后窗洗涤器泵软管上断开。
  • 必要时移开部件。
