仪表板横梁的更换
拆卸程序
-
1.前侧门(4)»拆下—前侧门的更换
-

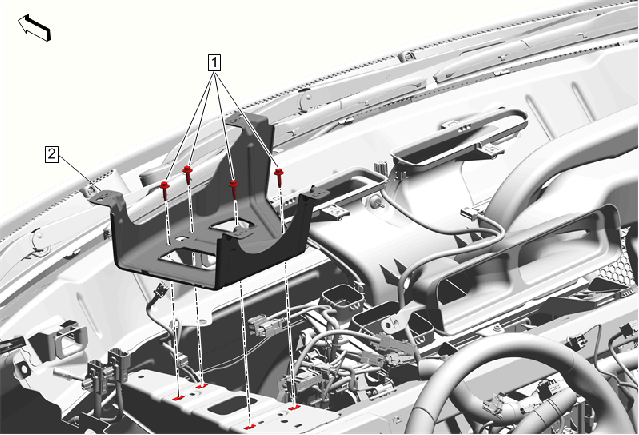

2.{ 如装备 }抬头显示器(2)»拆下—抬头显示器的更换
-
3.挡风玻璃除霜器出风管(1)»拆下—挡风玻璃除霜器出风管的更换
-
4.仪表板出风管(1)»拆下—仪表板出风管的更换
-
5.左侧侧窗除雾器出风管(2)»拆下—侧窗除雾器出风管的更换－左侧
-
6.仪表板左侧外出风管(2)»拆下—仪表板外出风管的更换－左侧
-
7.{ 如装备 }仪表板附件托架(2)»拆下—仪表板附件托架的更换
-

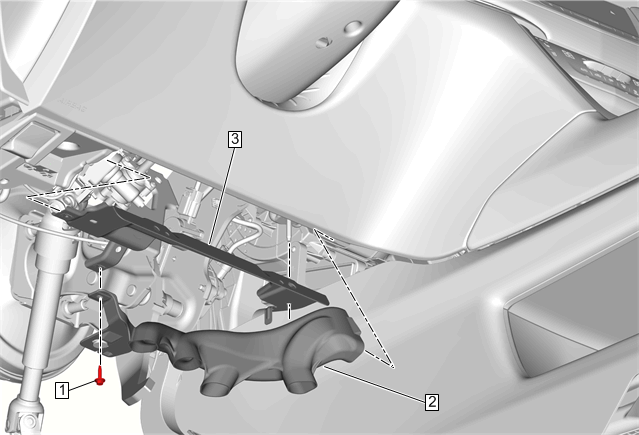

8.仪表板膝垫挡板(2)»拆下—仪表板膝垫导流板的更换
-
9.右侧侧窗除雾器出风管(2)»拆下—侧窗除雾器出风管的更换－右侧
-
10.仪表板右侧外出风管(2)»拆下—仪表板外出风管的更换－右侧
-

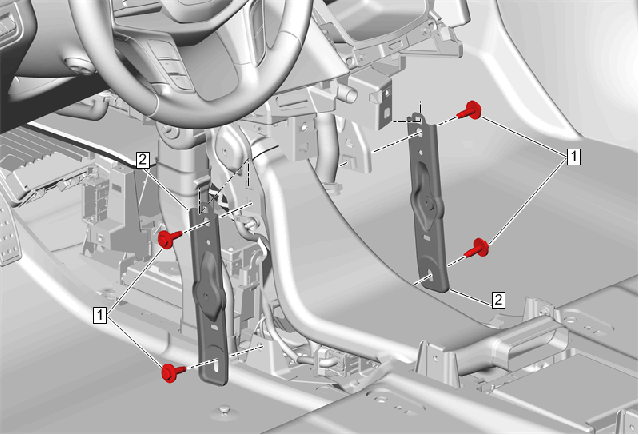

11.仪表板横梁托架(2)»拆下—仪表板横梁托架的更换
-
12.收音机托架(3)»拆下—收音机托架的更换
-
13.转向柱(1)»拆下—转向柱的更换
-

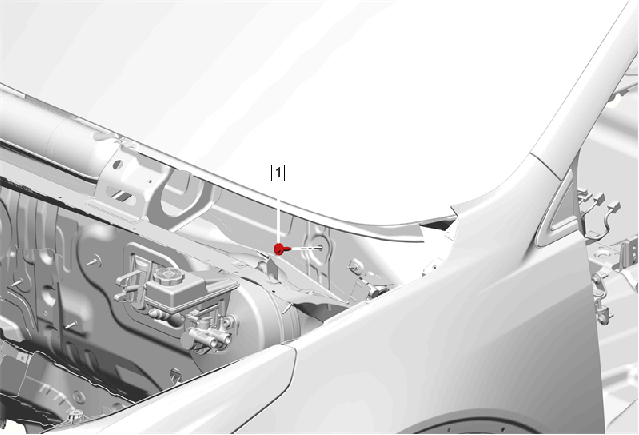

14.制动踏板托架螺栓(1)»拆下
-
15.制动踏板托架螺栓(1)»拆下[2x]
-
16.挡风玻璃刮水器传动机构(2)»拆下—挡风玻璃刮水器传动机构的更换
-

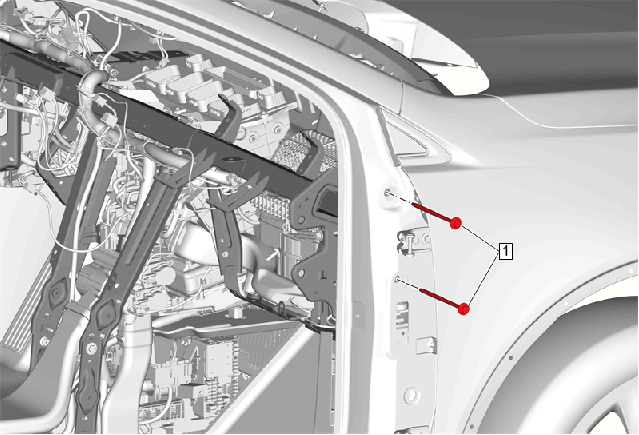

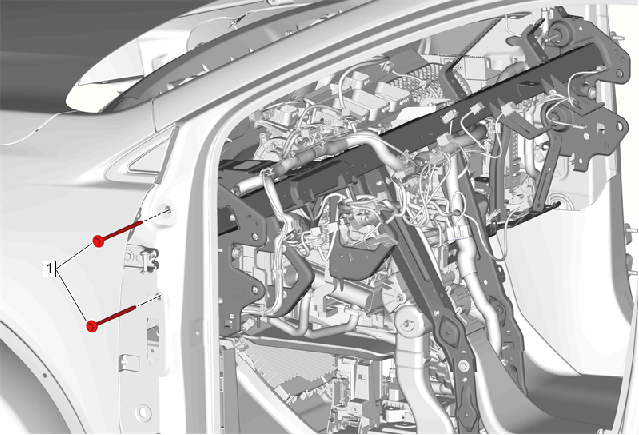

17.仪表板横梁螺栓(1)»拆下
-
18.仪表板横梁螺栓(1)»拆下[2x]
-
19.仪表板横梁螺栓(1)»拆下[2x]
-

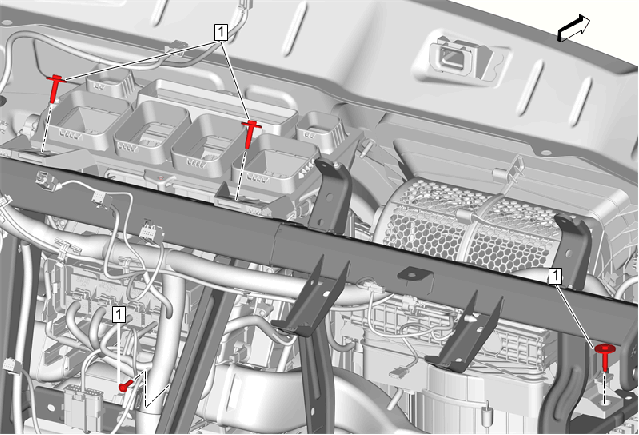

20.加热器、空调蒸发器和鼓风机模块螺栓(1)»拆下[4x]
-
21.仪表板横梁螺栓(1)»拆下[2x]
- 22.拆卸前标记仪表板线束的位置和布线，以确保正确安装。
- 23.支撑 HVAC 模块，以防止损坏。
- 24.在助手的帮助下，将仪表板横梁从车辆上拆下。(2)
- 25.必要时移开部件。
安装程序
- 1.在助手的帮助下，将仪表板横梁定位至车辆内。
- 2.将仪表板线束安装至拆卸程序中标注的位置。
-
3.仪表板横梁螺栓(1)»安装并紧固[2x]22 (16 lb ft)告诫：参见有关紧固件的告诫。
-
4.加热器、空调蒸发器和鼓风机模块螺栓(1)»安装并紧固[4x]9 (80 lb in)
-
5.仪表板横梁螺栓(1)»安装并紧固[2x]22 (16 lb ft)
-
6.仪表板横梁螺栓(1)»安装并紧固[2x]22 (16 lb ft)
-
7.仪表板横梁螺栓(1)»安装并紧固22 (16 lb ft)
-
8.挡风玻璃刮水器传动机构(2)»安装—挡风玻璃刮水器传动机构的更换
-
9.制动踏板托架螺栓(1)»安装并紧固[2x]15 (11 lb ft)
-
10.制动踏板托架螺栓(1)»安装并紧固15 (11 lb ft)
-
11.转向柱(1)»安装—转向柱的更换
-
12.收音机托架(3)»安装—收音机托架的更换
-
13.仪表板横梁托架(2)»安装—仪表板横梁托架的更换
-
14.仪表板右侧外出风管(2)»安装—仪表板外出风管的更换－右侧
-
15.右侧侧窗除雾器出风管(2)»安装—侧窗除雾器出风管的更换－右侧
-
16.仪表板膝垫挡板(2)»安装—仪表板膝垫导流板的更换
-
17.{ 如装备 }仪表板附件托架(2)»安装—仪表板附件托架的更换
-
18.仪表板左侧外出风管(2)»安装—仪表板外出风管的更换－左侧
-
19.左侧侧窗除雾器出风管(2)»安装—侧窗除雾器出风管的更换－左侧
-
20.仪表板出风管(1)»安装—仪表板出风管的更换
-
21.挡风玻璃除霜器出风管(1)»安装—挡风玻璃除霜器出风管的更换
-
22.{ 如装备 }抬头显示器(2)»安装—抬头显示器的更换
-
23.前侧门(4)»安装—前侧门的更换
