2017年款江淮瑞风S7原厂电路图线路图资料下载

本资料提供了2017年款江淮瑞风S7原厂电路图线路图资料下载

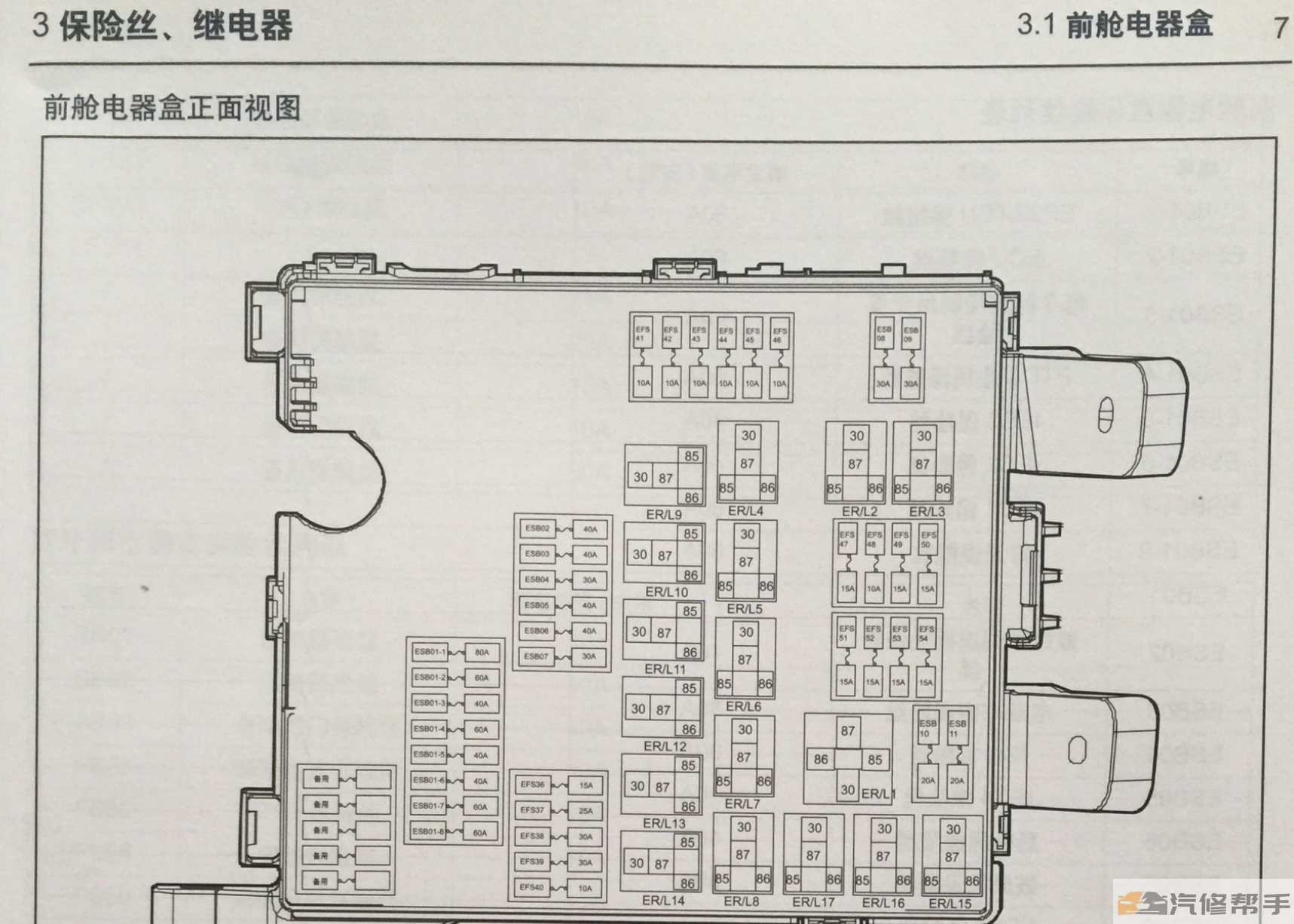

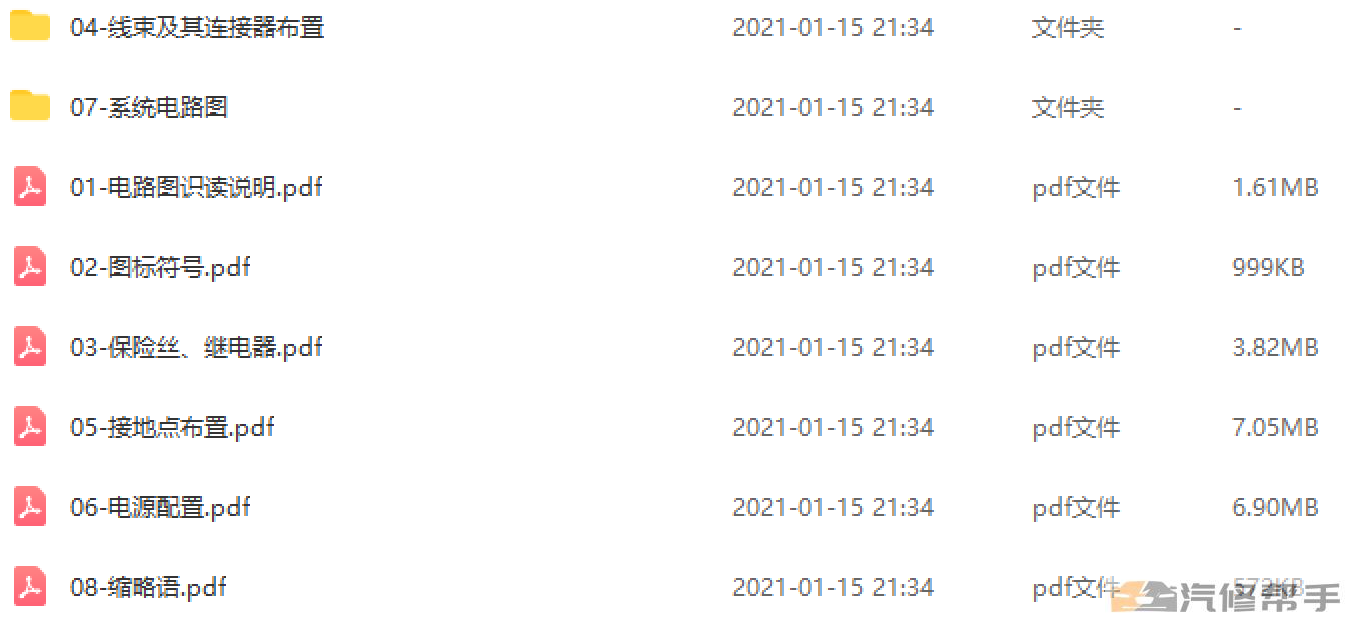

包含：04-线束及其连接器布置、07-系统电路图、01-电路图识读说明、02-图标符号、03-保险丝、继电器、05-接地点布置、06-电源配置、08-缩略语

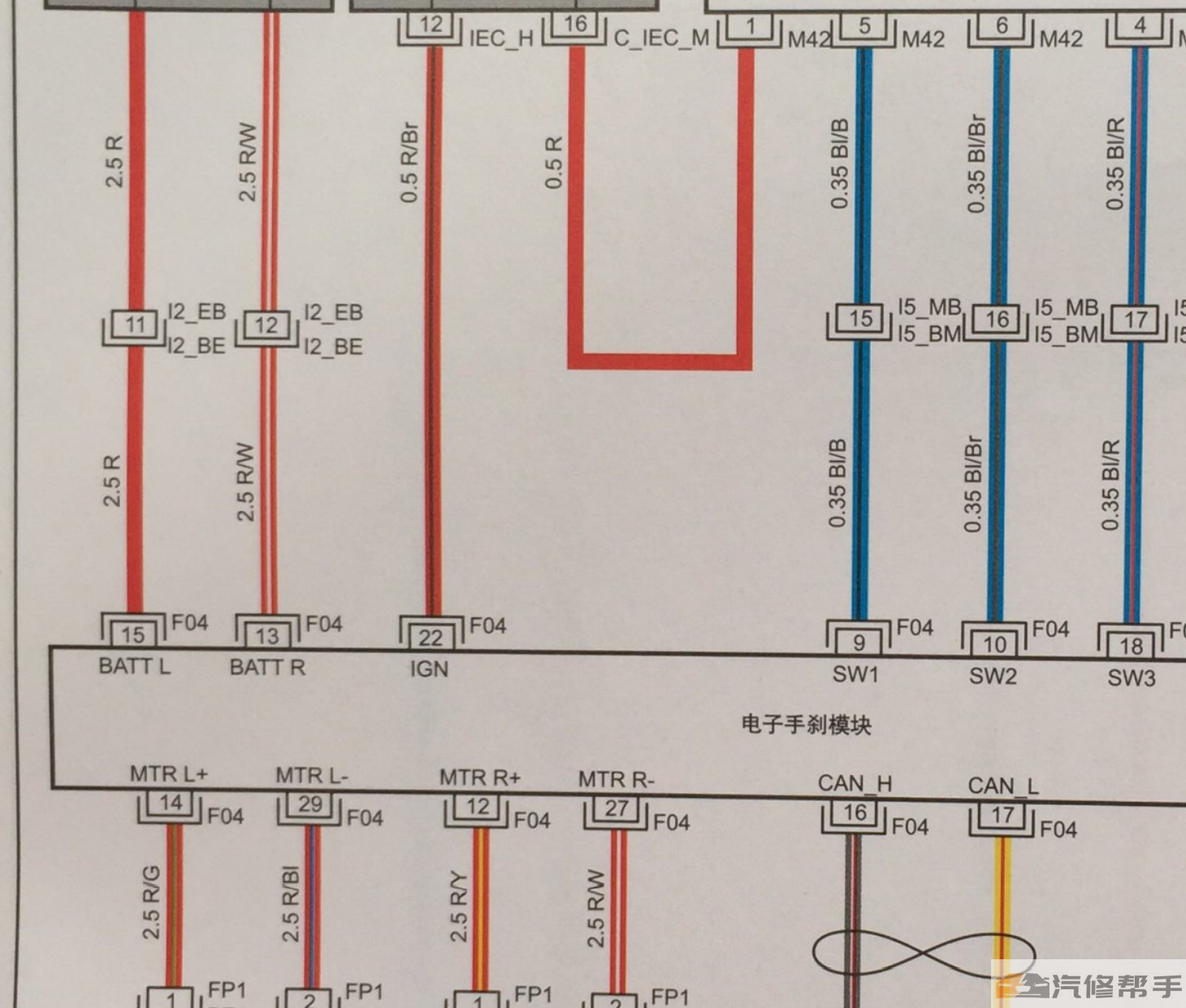

系统电路图包含：01-充电系统、02-启动系统、03-EMS电源、接地、数据丝、开关信号、点火、04-冷却风扇、燃油喷射器、05-近光、无光、背光、转向灯、雾灯、位置灯、制动灯、倒车灯、06-BCM、07-中控、08-音响、09-顶灯、10-TPMS胎压监测、11-空调系统、12-电动窗、倒车辅助系统、刮水器及洗涤器、13-安全气囊、14-功放、后视镜、左下侧开关组、门锁、15-EPB、ESC、ICM、PEPS、16-保险杠、变速控制、电动尾门、17-高级驾驶辅助、后备箱锁、后摄像头、18-除霜、全景泊车、石英钟上、网关、19-喇叭、座椅、诊断接口、CAN
