前翼子板的更换
拆卸程序
-
1.前翼子板上后装饰条(1)»拆下—前翼子板后上装饰条的更换
-
2.进风口格栅板(2)»拆下—进气口格栅板的更换
-

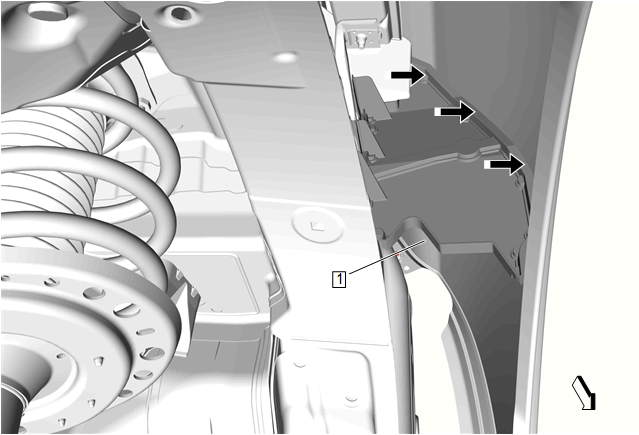

3.使用合适的工具，将前舱纵梁挡板 (1) 上的绝缘泡沫从翼子板上拆下。
-
4.发动机舱盖后外进气口密封件(2)»拆下—发动机舱盖后外进气口密封件的更换
-

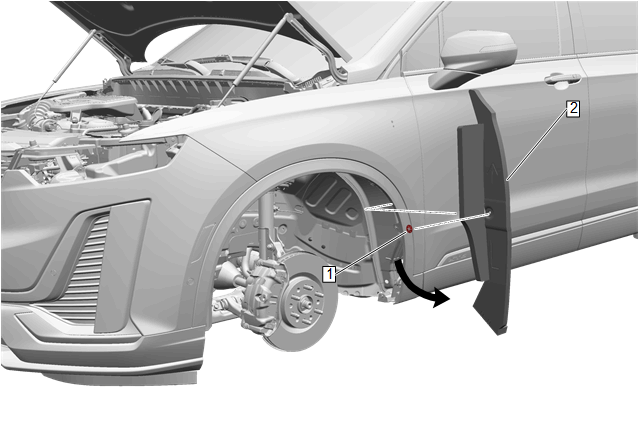

5.前翼子板隔板(2)»拆下—前翼子板隔板的更换
- 6.前保险杠蒙皮导板»拆下—前保险杠蒙皮导板的更换
-

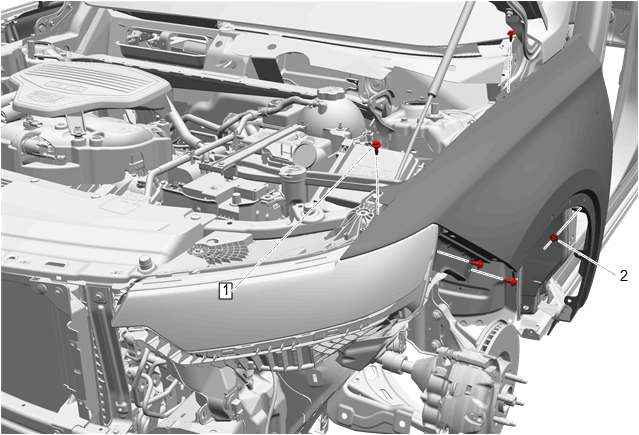

7.前翼子板螺栓(1)»拆下[4x]
- 8.前翼子板螺母(2)»拆下
-

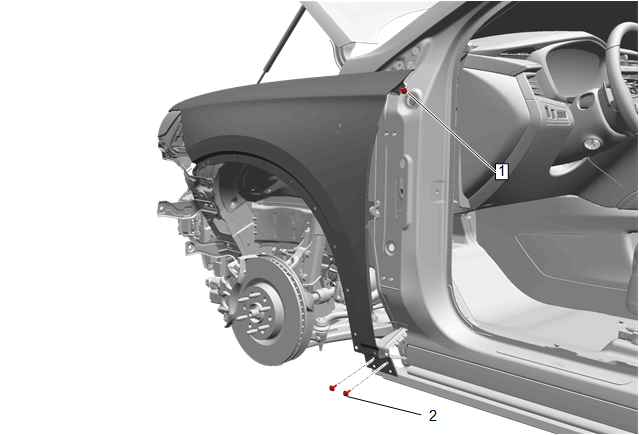

9.前翼子板螺栓(1)»松开
- 10.前翼子板螺栓(2)»拆下[2x]
-
11.前翼子板(1)»拆下
- 12.必要时移开部件。
安装程序
-
1.对前舱纵梁挡板 (1) 涂抹结构泡沫 3M™ NVH 减振材料或同等产品。
-
2.前翼子板(1)»安装
-
3.前翼子板螺栓(2)»安装并紧固[2x]9(80 lb in)告诫：参见有关紧固件的告诫。
- 4.前翼子板螺栓(1)»紧固9(80 lb in)
-
5.前翼子板螺栓(1)»安装并紧固[4x]9(80 lb in)
- 6.前翼子板螺母(2)»安装并紧固9(80 lb in)
- 7.前保险杠蒙皮导板»安装—前保险杠蒙皮导板的更换
-
8.前翼子板隔板(2)»安装—前翼子板隔板的更换
-
9.发动机舱盖后外进气口密封件(2)»安装—发动机舱盖后外进气口密封件的更换
-
10.进风口格栅板(2)»安装—进气口格栅板的更换
-
11.前翼子板上后装饰条(1)»安装—前翼子板后上装饰条的更换
