转向传动机构内转向横拉杆的更换
拆卸程序
- 1.举升并支撑车辆。举升和顶起车辆
- 2.拆下前轮胎和车轮总成。轮胎和车轮的拆卸和安装
-
3.拆下相应转向机护套。
- • 转向机护套-右侧(1)»拆下—转向机护套的更换－右侧
- • 转向机护套-左侧(1)»拆下—转向机护套的更换－左侧
-
4.使用干净的抹布盖住电动皮带驱动齿条和小齿轮转向机杆。告诫：使用无锯齿可调扳手以外的任何工具固定转向机齿条，会对转向机造成损坏。
- 5.使用无锯齿可调扳手固定电动皮带驱动齿条和小齿轮转向机杆。
-
6.使用通用内转向横拉杆扳手，松开转向传动机构内横拉杆。

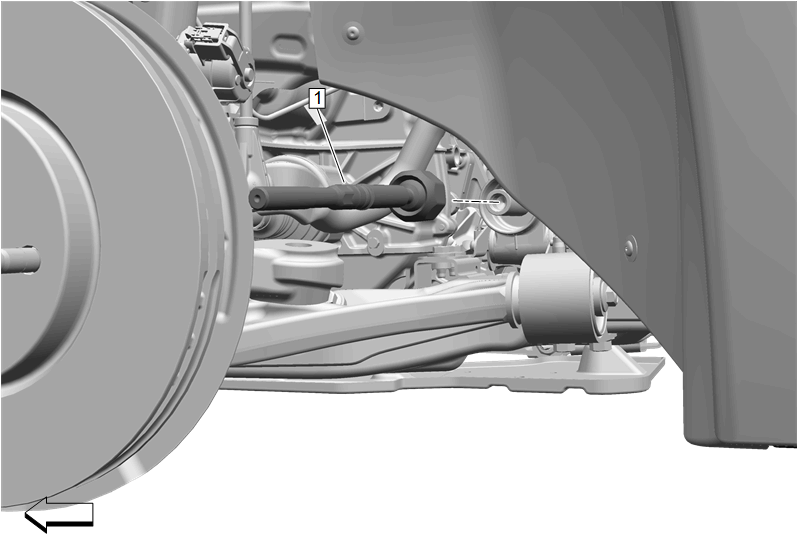

- 7.转向传动机构内转向横拉杆(1)»拆下[2x]
安装程序
-
1.转向传动机构内转向横拉杆(1)»安装[2x]
-
2.使用干净的抹布盖住电动皮带驱动齿条和小齿轮转向机杆。告诫：使用无锯齿可调扳手以外的任何工具固定转向机齿条，会对转向机造成损坏。
- 3.使用无锯齿可调扳手固定电动皮带驱动齿条和小齿轮转向机杆。
-
4.使用通用内转向横拉杆扳手，将转向传动机构内横拉杆 (1) 紧固至100 (74 lb ft)。告诫： 有关紧固件的告诫。
-
5.安装合适的转向机护套。
- • 转向机护套-左侧(1)»安装—转向机护套的更换－左侧
- • 转向机护套-右侧(1)»安装—转向机护套的更换－右侧
- 6.安装前轮胎和车轮总成。轮胎和车轮的拆卸和安装
- 7.降下车辆。
- 8.测量并调整前束角。车轮定位－方向盘转角和/或前轮前束的调整
