转向机护套的更换－右侧
专用工具
DT-35910驱动桥护套卡箍钳
当地同等工具：专用工具
拆卸程序
- 1.举升并支撑车辆。举升和顶起车辆
- 2.拆下前轮胎和车轮总成。轮胎和车轮的拆卸和安装
- 3.转向传动机构外转向横拉杆»拆下—转向传动机构外转向横拉杆的更换
- 4.转向机隔热罩»拆下—转向机隔热罩的更换
-
5.转向机护套内卡箍(1)»拆下并报废
-

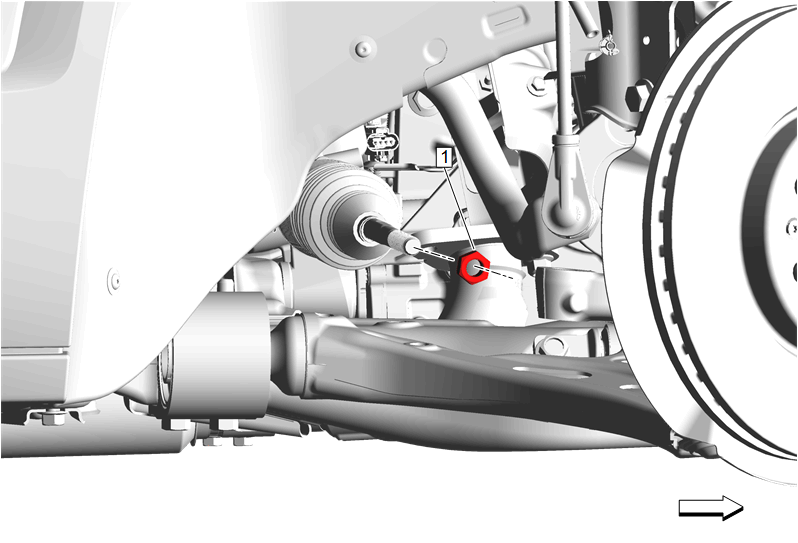

6.使用转向传动机构内转向横拉杆来标记转向传动机构内转向横拉杆螺母 (1) 的位置，以辅助安装。

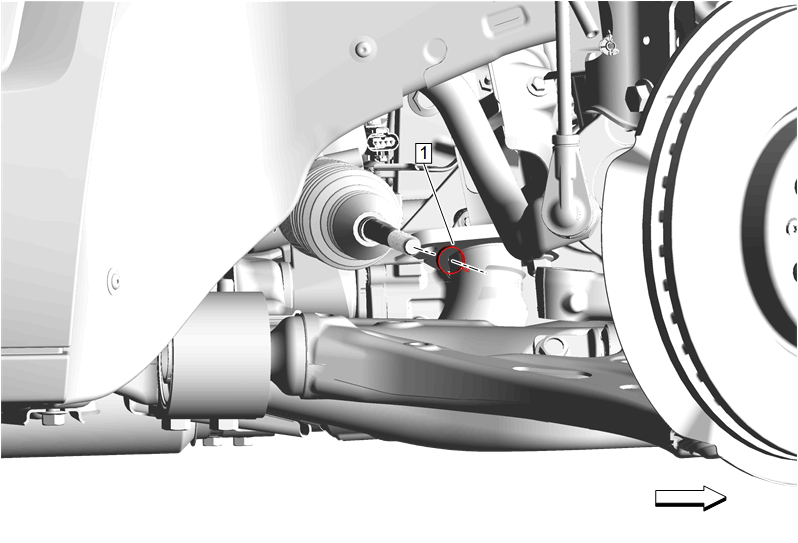

- 7.转向传动机构内转向横拉杆螺母(1)»拆下
-

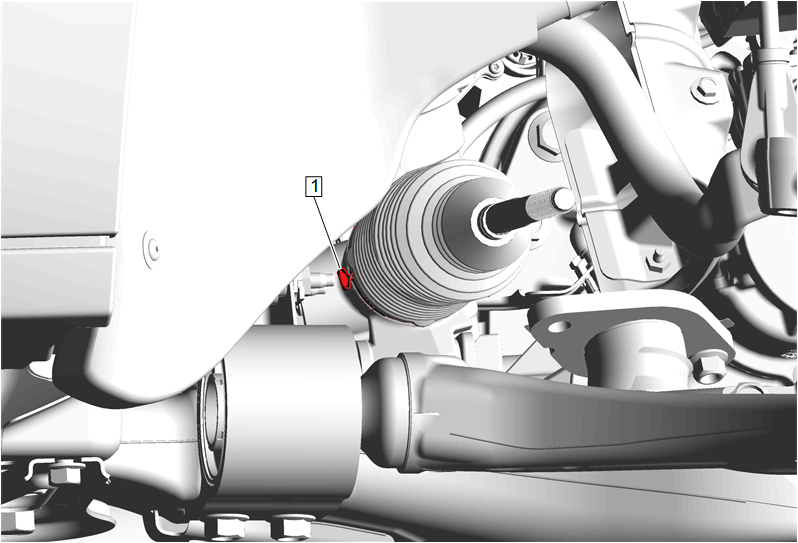

8.转向机护套外卡箍(1)»拆下
-

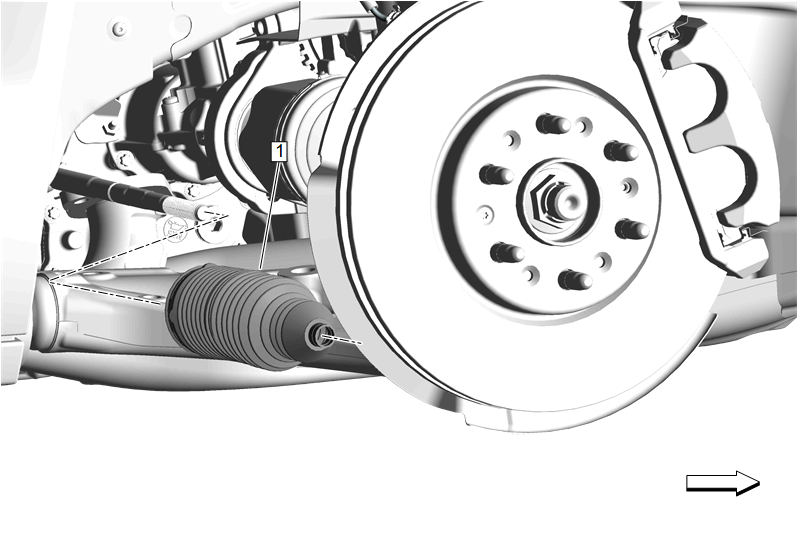

9.转向机护套(1)»拆下
安装程序
-
1.将新的转向机护套内卡箍 (1) 定位至转向机护套 (2) 上。
-
2.转向机护套(1)»安装
-

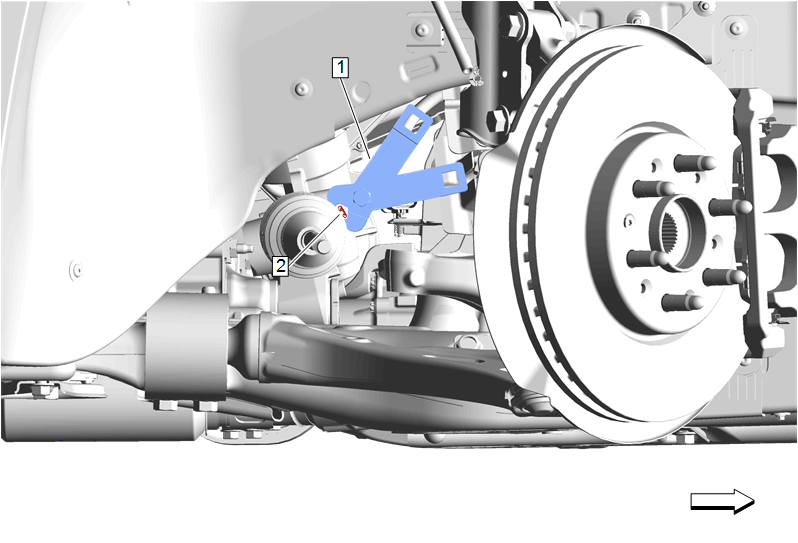

3.使用DT-35910驱动桥护套卡箍钳 (1) 来压接转向机内护套卡箍 (2)。
-
4.转向机护套外卡箍(1)»安装
-
5.安装转向传动机构内转向横拉杆螺母 (1)，直至对准转向传动机构内转向横拉杆上所作的标记。注意:在前束角调节过程中，紧固转向传动机构内转向横拉杆螺母 (1)。
- 6.转向机隔热罩»安装—转向机隔热罩的更换
- 7.转向传动机构外转向横拉杆»安装—转向传动机构外转向横拉杆的更换
- 8.安装前轮胎和车轮总成。轮胎和车轮的拆卸和安装
- 9.降下车辆。
- 10.测量并调整前束角。车轮定位－方向盘转角和/或前轮前束的调整
