后排座椅外铰链装饰盖的更换－左侧（凹背座椅）
拆卸程序
-
1.后排座椅(3)»拆下—后排座椅的拆卸和安装（凹背座椅）、后排座椅的拆卸和安装（针对 40% 座椅）、后排座椅的拆卸和安装（针对 60% 座椅）
-
2.后排座椅骨架后装饰盖(2)»拆下—后排座椅骨架后装饰盖的更换（凹背座椅）、后排座椅骨架后装饰盖的更换（40% 座椅）、后排座椅骨架后装饰盖的更换（60% 座椅）
-
3.后排座椅外铰链装饰盖(1)»拆下[2x]
- 4.后排座椅外铰链装饰盖紧固件(2)»拆下[3x]
- 5.后排座椅外铰链前装饰盖(3)»拆下
- 6.后排座椅外铰链外装饰盖(4)»拆下
- 7.后排座椅垫骨架上螺栓(5)»拆下
-
8.后排座椅内铰链装饰盖紧固件(1)»拆下[2x]
- 9.后排座椅内铰链外装饰盖(2)»拆下
- 10.后排座椅垫骨架上螺栓(3)»拆下
-

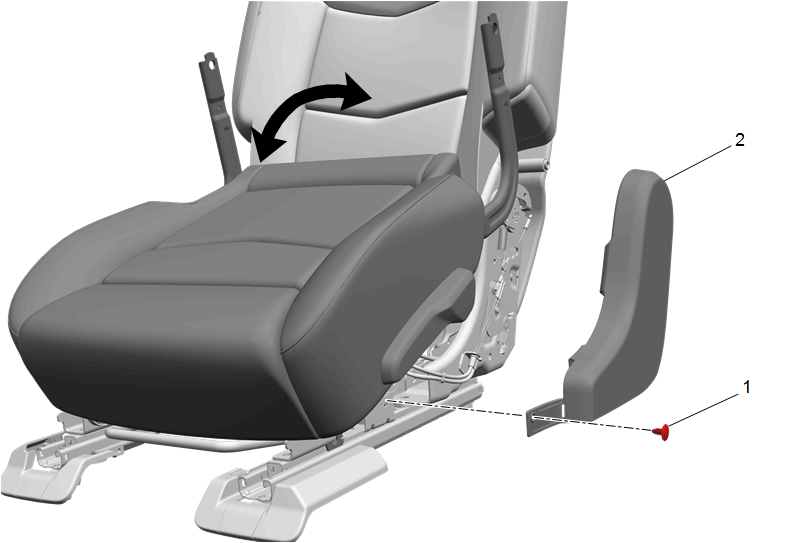

11.将座椅垫向上转动。
- 12.后排座椅外铰链装饰盖固定件(1)»拆下
- 13.后排座椅外铰链内装饰盖(2)»拆下
安装程序
-
1.后排座椅外铰链内装饰盖(2)»安装
- 2.后排座椅外铰链装饰盖固定件(1)»安装
- 3.将座椅垫向下转动。
-
4.后排座椅垫骨架上螺栓(3)»安装—后排座椅骨架的更换－左侧（凹背座椅）、后排座椅骨架的更换－左侧（60% 座椅）
- 5.后排座椅内铰链外装饰盖(2)»安装
-
6.后排座椅内铰链装饰盖紧固件(1)»安装并紧固[2x]2.5(22 lb in)告诫：参见有关紧固件的告诫。
-
7.后排座椅垫骨架上螺栓(5)»安装—后排座椅骨架的更换－左侧（凹背座椅）、后排座椅骨架的更换－左侧（60% 座椅）
- 8.后排座椅外铰链外装饰盖(4)»安装
- 9.后排座椅外铰链前装饰盖(3)»安装
- 10.后排座椅外铰链装饰盖紧固件(2)»安装并紧固[3x]2.5(22 lb in)
- 11.后排座椅外铰链装饰盖(1)»安装[2x]
-
12.后排座椅骨架后装饰盖(2)»安装—后排座椅骨架后装饰盖的更换（凹背座椅）、后排座椅骨架后装饰盖的更换（40% 座椅）、后排座椅骨架后装饰盖的更换（60% 座椅）
-
13.后排座椅(3)»安装—后排座椅的拆卸和安装（凹背座椅）、后排座椅的拆卸和安装（针对 40% 座椅）、后排座椅的拆卸和安装（针对 60% 座椅）
