后排座椅骨架的更换－左侧（凹背座椅）
拆卸程序
-
1.后排座椅靠垫护套和软垫(2)»拆下—后排座椅靠垫护套和软垫的更换－左侧（凹背座椅）、后排座椅靠垫护套和软垫的更换－左侧（60% 座椅）
-
2.后排座椅垫护套和软垫(3)»拆下—后排座垫护套和软垫的更换（凹背座椅）、后排座垫护套和软垫的更换（40% 的座椅）、后排座垫护套和软垫的更换（60%的座椅）
-
3.后排座椅锁闩拉线(2)»拆下—后排座椅锁闩拉线的更换－下
-

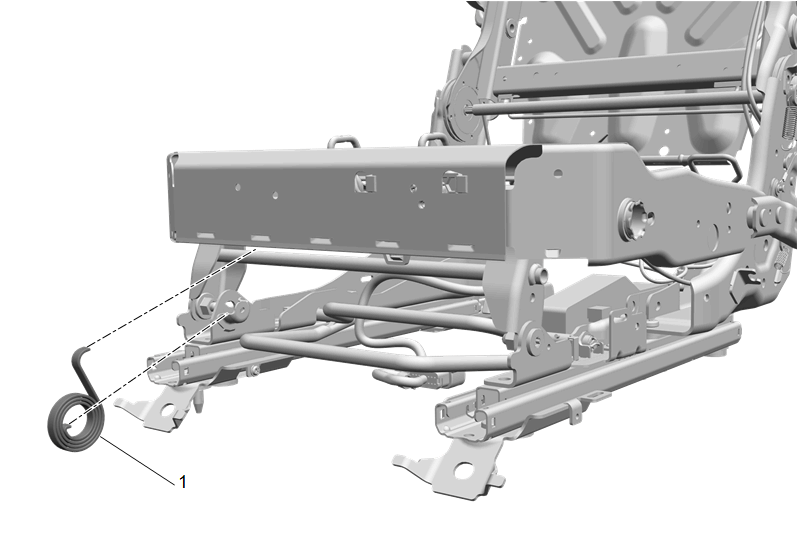

4.后排座椅靠背下支撑钢丝(1)»拆下
-

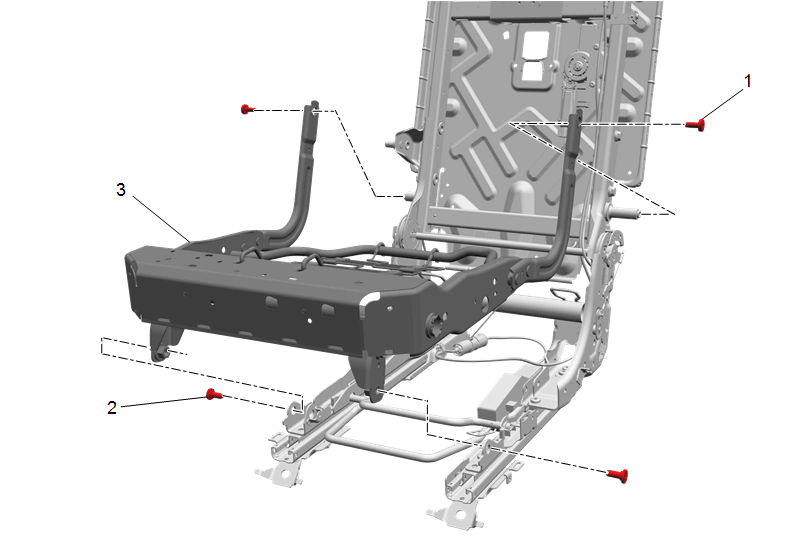

5.后排座椅垫骨架上螺栓(1)»拆下[2x]
- 6.后排座椅垫骨架前螺栓(2)»拆下[2x]
- 7.后排座椅垫骨架(3)»拆下
-

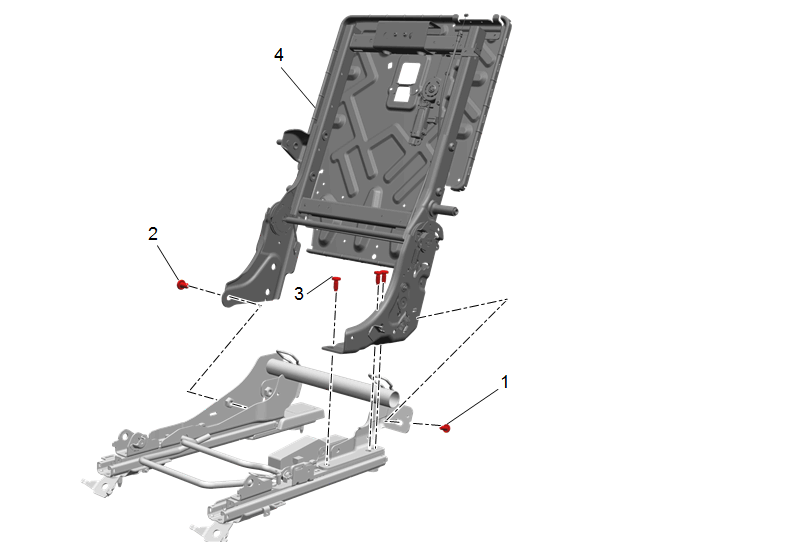

8.后排座椅骨架螺栓 - 后(1)»拆下
- 9.后排座椅骨架螺栓 - 侧(2)»拆下
- 10.后排座椅调节器导轨螺栓(3)»拆下[3x]
- 11.后排座椅靠背板(4)»拆下
-

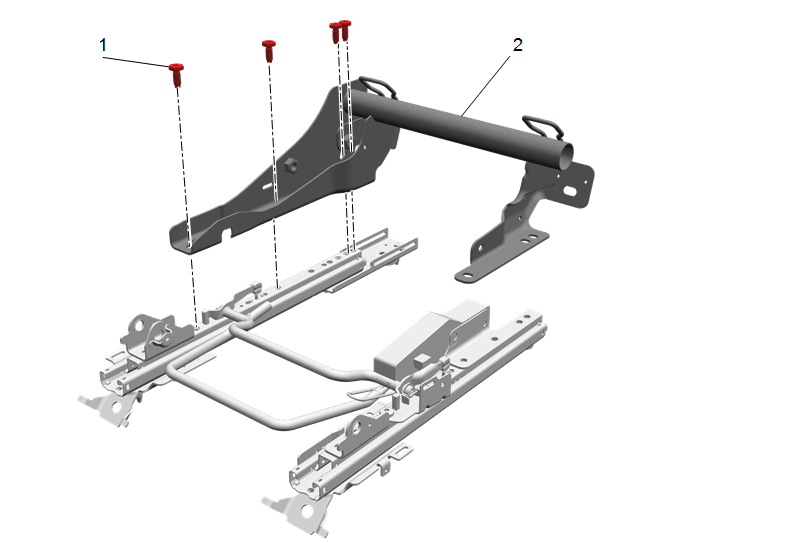

12.后排座椅调节器导轨螺栓(1)»拆下[4x]
- 13.后排座椅骨架支柱(2)»拆下
-
14.后排座椅调节器释放杆(1)»拆下
- 15.必要时移开部件。
安装程序
-
1.安装两个后排座椅支架(2)安装至车内，设置整车宽度。
- 2.后排座椅调节器释放杆(1)»安装
-
3.后排座椅骨架支柱(2)»安装
-
4.后排座椅调节器导轨螺栓(1)»安装并紧固[4x]35 (26 lb ft)告诫：参见有关紧固件的告诫。
-
5.后排座椅靠背板(4)»安装
- 6.后排座椅调节器导轨螺栓(3)»安装并紧固[3x]35 (26 lb ft)
- 7.后排座椅骨架螺栓 - 侧(2)»安装并紧固65 (48 lb ft)
- 8.后排座椅骨架螺栓 - 后(1)»安装并紧固50 (37 lb ft)
-
9.后排座椅垫骨架(3)»安装
- 10.后排座椅垫骨架螺栓-前(2)»安装并紧固[2x]25 (18 lb ft)
- 11.后排座椅垫骨架螺栓-上部(1)»安装并紧固[2x]25 (18 lb ft)
-
12.后排座椅靠背下支撑钢丝(1)»安装
-
13.后排座椅锁闩拉线(2)»安装—后排座椅锁闩拉线的更换－下
-
14.后排座椅垫护套和软垫(3)»安装—后排座垫护套和软垫的更换（凹背座椅）、后排座垫护套和软垫的更换（40% 的座椅）、后排座垫护套和软垫的更换（60%的座椅）
-
15.后排座椅靠垫护套和软垫(2)»安装—后排座椅靠垫护套和软垫的更换－左侧（凹背座椅）、后排座椅靠垫护套和软垫的更换－左侧（60% 座椅）
