后排座椅内铰链装饰盖的更换-左侧(凹背座椅)
拆卸程序
1.
后排座椅(3)»拆下—
后排座椅的拆卸和安装(凹背座椅)
、
后排座椅的拆卸和安装(针对 40% 座椅)
、
后排座椅的拆卸和安装(针对 60% 座椅)
2.
后排座椅骨架后装饰盖(2)»拆下—
后排座椅骨架后装饰盖的更换(凹背座椅)
、
后排座椅骨架后装饰盖的更换(40% 座椅)
、
后排座椅骨架后装饰盖的更换(60% 座椅)
3.
后排座椅外铰链装饰盖(1)»拆下[2x]
4.
后排座椅外铰链装饰盖紧固件(2)»拆下[3x]
5.
后排座椅外铰链前装饰盖(3)»拆下
6.
后排座椅外铰链外装饰盖(4)»拆下
7.
后排座椅垫骨架上螺栓(5)»拆下
8.
后排座椅内铰链装饰盖紧固件(1)»拆下[2x]
9.
后排座椅内铰链外装饰盖(2)»拆下
10.
后排座椅垫骨架上螺栓(3)»拆下
11.

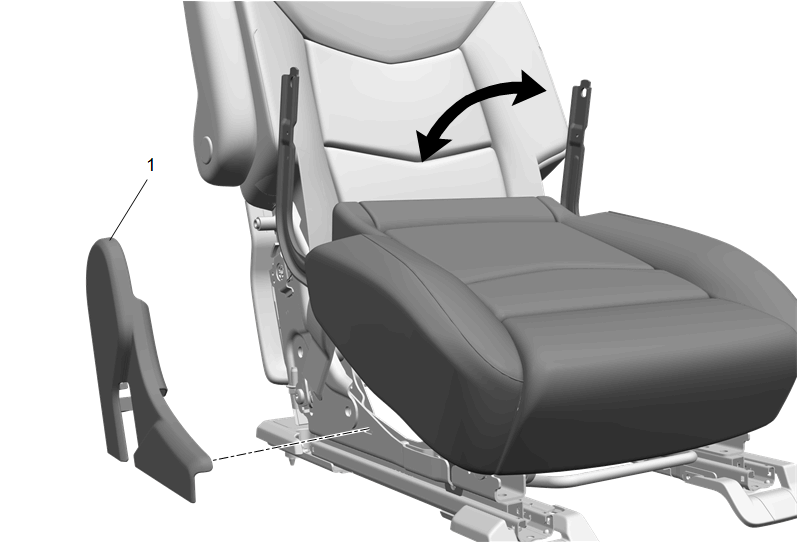

将座椅垫向上转动。
12.
后排座椅内铰链内装饰盖(1)»拆下
安装程序
1.
后排座椅内铰链内装饰盖(1)»安装
2.
将座椅垫向下转动。
3.
后排座椅垫骨架上螺栓(3)»安装—
后排座椅骨架的更换-左侧(凹背座椅)
、
后排座椅骨架的更换-左侧(60% 座椅)
4.
后排座椅内铰链外装饰盖(2)»安装
告诫:
参见
有关紧固件的告诫
。
5.
后排座椅内铰链装饰盖紧固件(1)»安装并紧固[2x]
2.5(22 lb in)
6.
后排座椅垫骨架上螺栓(5)»安装—
后排座椅骨架的更换-左侧(凹背座椅)
、
后排座椅骨架的更换-左侧(60% 座椅)
7.
后排座椅外铰链外装饰盖(4)»安装
8.
后排座椅外铰链前装饰盖(3)»安装
9.
后排座椅外铰链装饰盖紧固件(2)»安装并紧固[3x]
2.5(22 lb in)
10.
后排座椅外铰链装饰盖(1)»安装[2x]
11.
后排座椅骨架后装饰盖(2)»安装—
后排座椅骨架后装饰盖的更换(凹背座椅)
、
后排座椅骨架后装饰盖的更换(40% 座椅)
、
后排座椅骨架后装饰盖的更换(60% 座椅)
12.
后排座椅(3)»安装—
后排座椅的拆卸和安装(凹背座椅)
、
后排座椅的拆卸和安装(针对 40% 座椅)
、
后排座椅的拆卸和安装(针对 60% 座椅)
