平衡链条张紧器的安装
专用工具
- • EN-955-10–A锁销
- • EN-52441平衡轴正时工具
-
1.平衡链条张紧器(1)»安装
-
2.螺栓(2)»安装并紧固[2x]15(11 lb ft)
-
3.将EN-955-10–A锁销(2) 从平衡链条张紧器 (1) 上拆下。
-
4.拆下EN-52441平衡轴正时工具(1)。
-

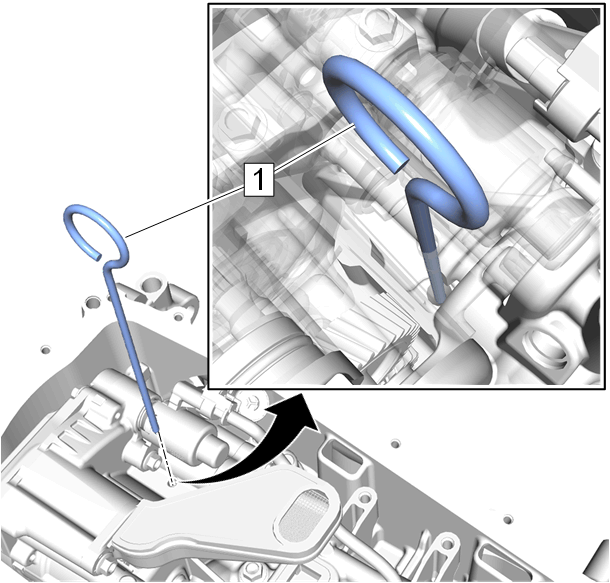

5.通过机油泵内的孔安装EN-52441平衡轴正时工具(1)。
- 6.如果EN-52441平衡轴正时工具(1) 固定在机油泵的孔内，则平衡轴已正确调节。
- 7.如果EN-52441平衡轴正时工具(1) 未固定在机油泵的孔内，则重复步骤，再次调节平衡轴和平衡链条。平衡链条的安装
- 8.拆下EN-52441平衡轴正时工具(1)。
