平衡链条的安装

平衡链条的安装

专用工具

• EN-45059角度测量仪
• EN-52441平衡轴正时工具

当地同等工具：专用工具

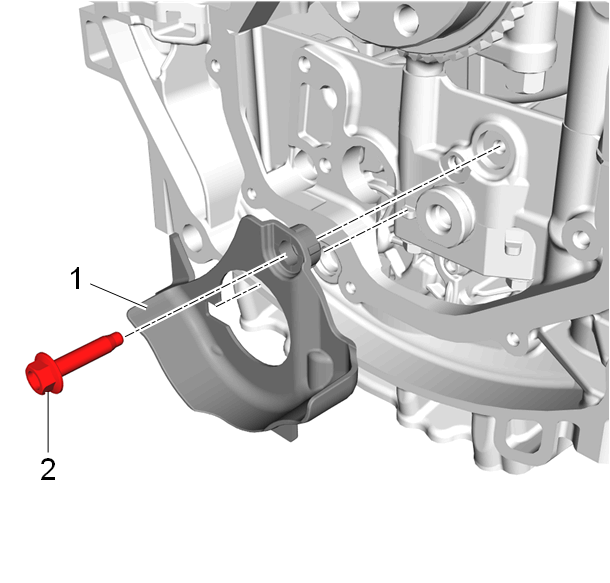

1.机油泵传动链条盖(1)»安装
告诫：参见有关紧固件的告诫。

2.机油泵传动链条盖螺栓(2)»安装并紧固8.5(75 lb in)

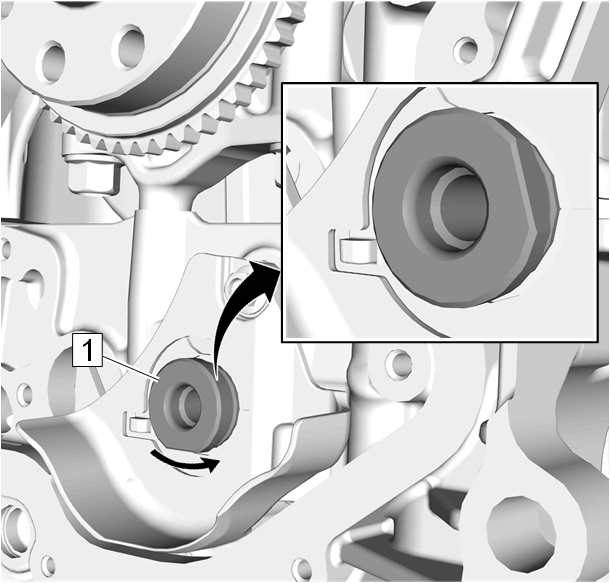

3.曲轴前油封(1)»安装新的
4.曲轴链轮(2)»安装
5.转动平衡轴 (1) 约52 度按箭头方向。
6.将平衡轴保持在该位置。
7.通过机油泵内的孔安装EN-52441平衡轴正时工具(1)。
8.平衡链条(1)@平衡轴链轮(2)»安装—将平衡链条 (4) 上标记的白色链节对准平衡轴链轮标记 (3)。
9.平衡链条(5)@曲轴»安装—将平衡链条 (2) 上标记的蓝色链节对准曲轴 (1) 处的标记。
10.将平衡轴链轮 (3) 连同平衡链条 (5) 一起安装，使调节位置指向平衡轴。
告诫：参见有关紧固件的告诫。

告诫：参见有关屈服力矩型紧固件的告诫。

注意:使用合适的扳手固定平衡轴链轮 (3)，紧固平衡轴链轮螺栓 (4)。

11.平衡轴链轮螺栓(4)»安装新件并紧固

11.1 第一遍：58(43 lb ft)
11.2 最后一遍：45 度，使用EN-45059角度测量仪
