辅助空调蒸发器和鼓风机壳体的更换-外侧(C69)
拆卸程序
-
1.辅助空调蒸发器和鼓风机模块(1)»拆下—辅助空调(A/C)蒸发器和鼓风机模块总成的拆卸和安装(C69)
-

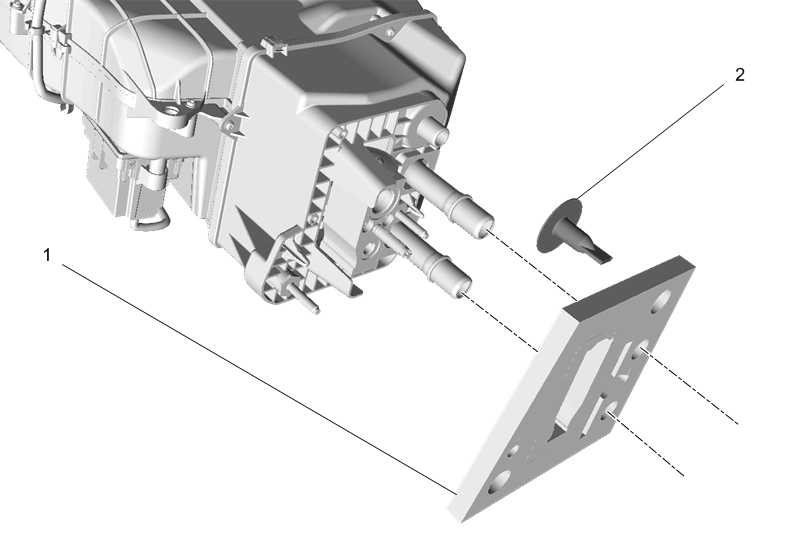

2.加热器、空调蒸发器和鼓风机模块密封件(1)»拆下
- 3.辅助空调蒸发器和鼓风机模块排放阀(2)»拆下
-

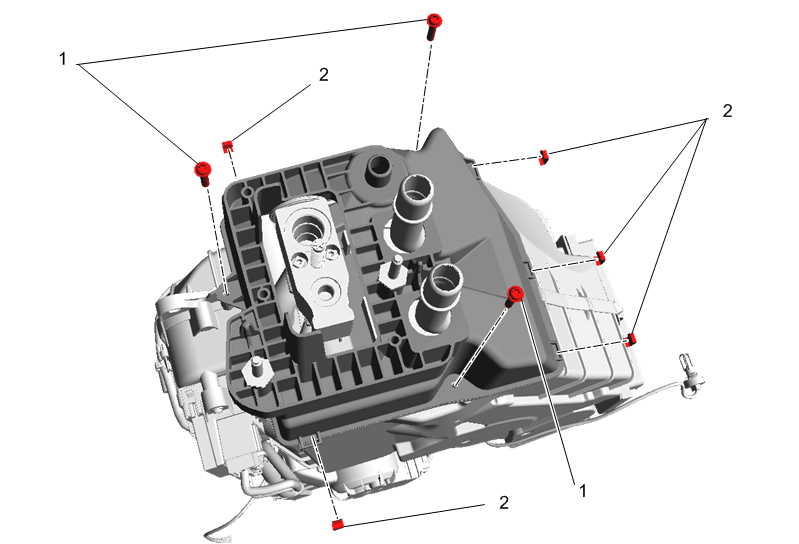

4.辅助空调蒸发器和鼓风机壳体螺栓(1)»拆下[3x]
- 5.空调蒸发器壳体卡扣(2)»拆下[5x]
-

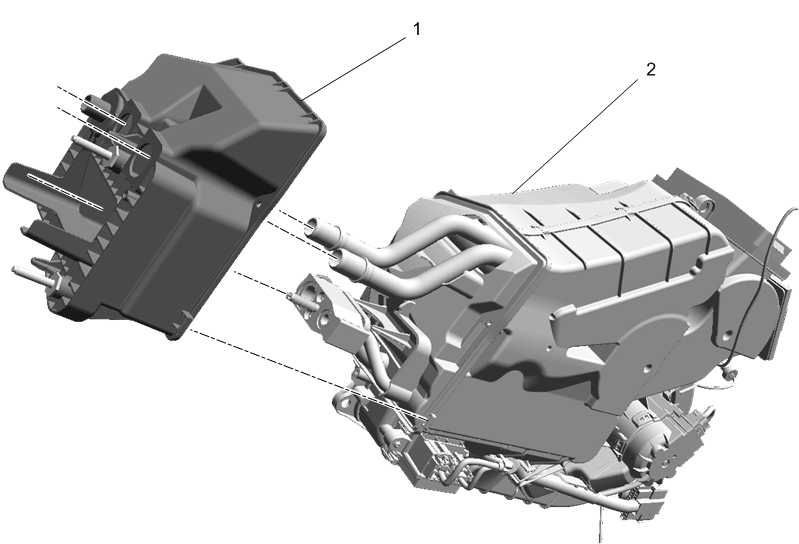

6.辅助空调蒸发器和鼓风机下壳体(1)@辅助空调蒸发器和鼓风机模块(2)»拆下
-
7.辅助模式阀执行器(2)»拆下—模式阀执行器的更换(CJ2)、模式阀执行器的更换(C69)
-
8.辅助温度阀执行器(2)»拆下—温度阀执行器的更换(C69)
-

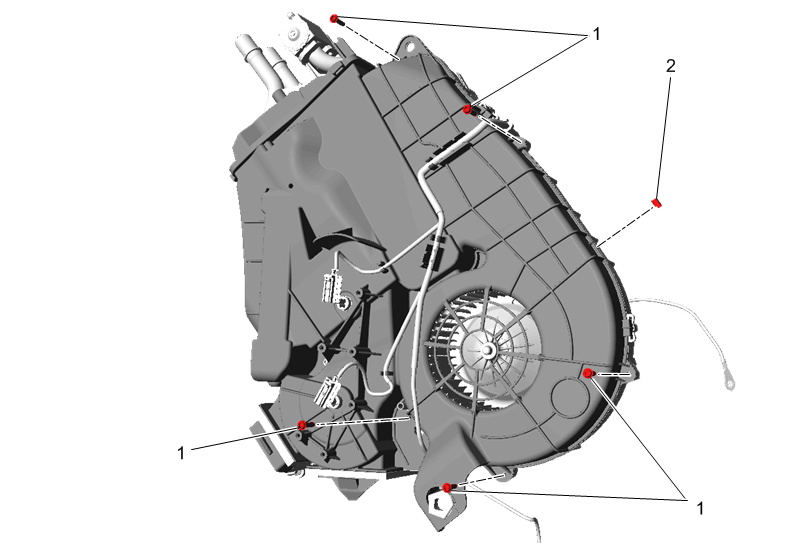

9.辅助空调蒸发器和鼓风机壳体螺栓(1)»拆下[5x]
- 10.空调蒸发器壳体卡扣(2)»拆下
-
11.辅助加热器和空调线束(1)»拆下
-

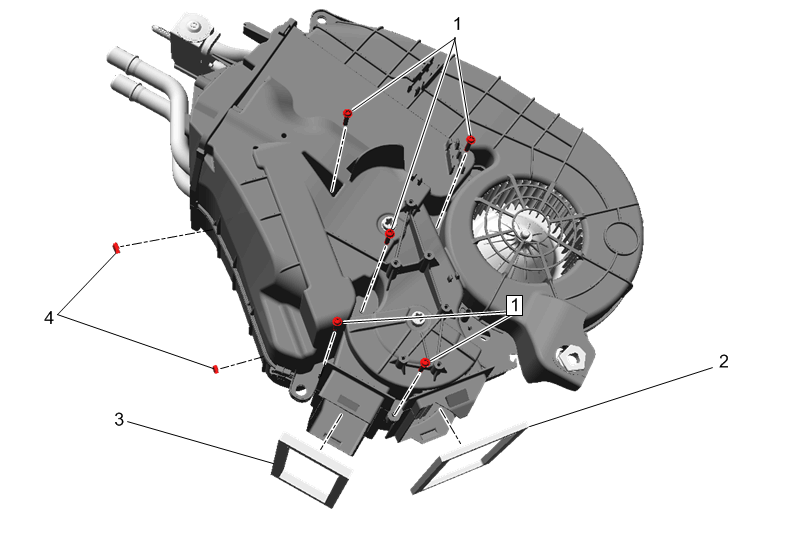

12.辅助空调蒸发器和鼓风机壳体螺栓(1)»拆下[5x]
- 13.辅助加热器出风管密封件(2)»拆下
- 14.空气分配器密封件(3)»拆下
- 15.空调蒸发器壳体卡扣(4)»拆下
-

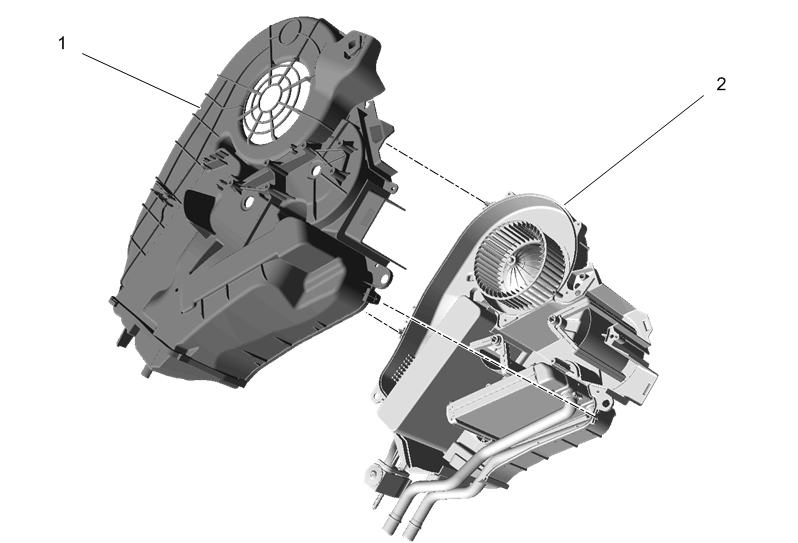

16.辅助空调蒸发器和鼓风机壳体(1)—外侧@辅助空调蒸发器和鼓风机壳体(2)—内侧»拆下
安装程序
-
1.辅助空调蒸发器和鼓风机壳体(1)—外侧@辅助空调蒸发器和鼓风机壳体(2)—内侧»安装
-
2.空调蒸发器壳体卡扣(4)»安装
- 3.空气分配器密封件(3)»安装
- 4.辅助加热器出风管密封件(2)»安装
- 5.辅助空调蒸发器和鼓风机壳体螺栓(1)»安装并紧固[5x]1.5 (13 lb in)
-
6.辅助加热器和空调线束(1)»安装
-
7.空调蒸发器壳体卡扣(2)»安装
- 8.辅助空调蒸发器和鼓风机壳体螺栓(1)»安装并紧固[5x]1.5 (13 lb in)
-
9.辅助温度阀执行器(2)»安装—温度阀执行器的更换(C69)
-
10.辅助模式阀执行器(2)»安装—模式阀执行器的更换(CJ2)、模式阀执行器的更换(C69)
-
11.辅助空调蒸发器和鼓风机下壳体(1)@辅助空调蒸发器和鼓风机模块(2)»安装
-
12.空调蒸发器壳体卡扣(2)»安装[5x]
- 13.辅助空调蒸发器和鼓风机壳体螺栓(1)»安装并紧固[3x]1.5 (13 lb in)
-
14.辅助空调蒸发器和鼓风机模块排放阀(2)»安装
- 15.加热器、空调蒸发器和鼓风机模块密封件(1)»安装
-
16.辅助空调蒸发器和鼓风机模块(1)»安装—辅助空调(A/C)蒸发器和鼓风机模块总成的拆卸和安装(C69)
