辅助空调（A/C）蒸发器和鼓风机模块总成的拆卸和安装（C69）

辅助空调（A/C）蒸发器和鼓风机模块总成的拆卸和安装（C69）

拆卸程序

1.断开蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
2.回收制冷剂。制冷剂回收和重新加注
3.排空冷却系统。冷却系统的排放和加注（LSY 静态加注）、冷却系统的排放和加注（LSY GE 47716）
4.后轮罩衬板-右侧(3)»拆下—后轮罩衬板的更换
5.在未拆下排气消音器的情况下，降低右侧排气消音器隔热罩 (2)。排气消音器隔热罩的更换－右侧
6.辅助空调蒸发器中间管(3)@辅助空调蒸发器和鼓风机模块»拆下—辅助空调蒸发器中间管的更换

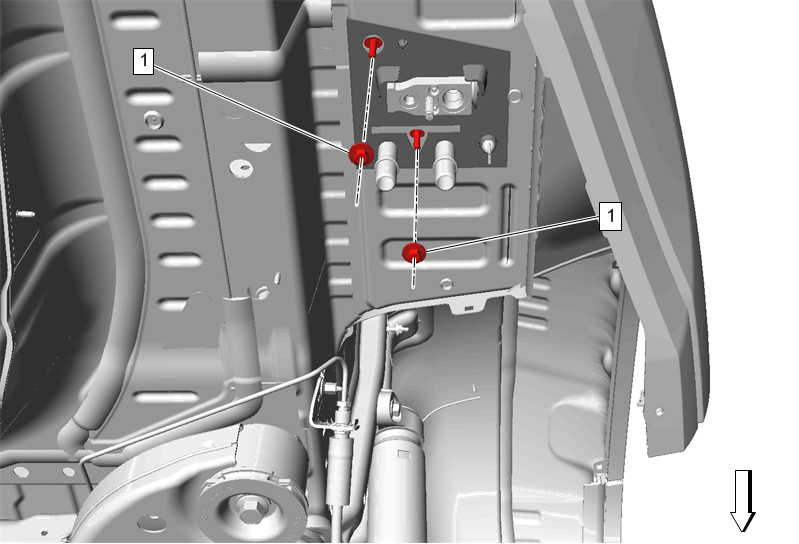

7.辅助空调蒸发器和鼓风机模块螺母(1)»拆下[2x]

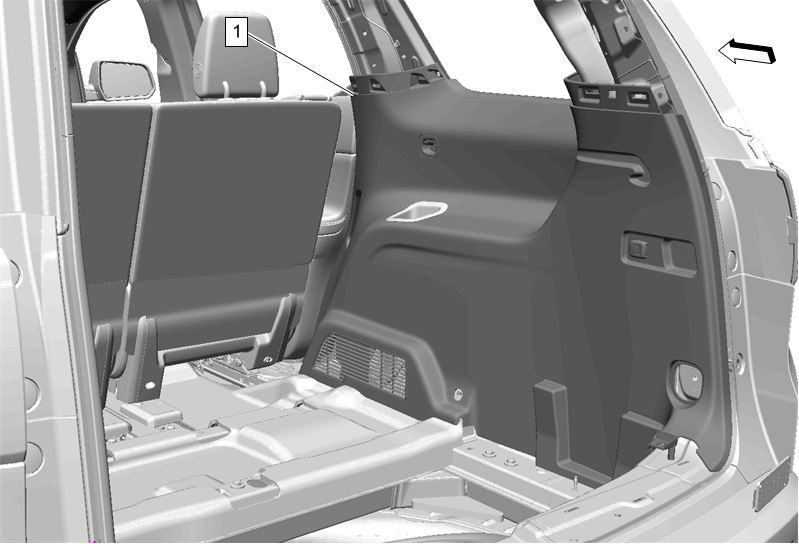

8.后侧板下后装饰板(1)»拆下—后侧板下后装饰板的更换－右侧
9.将风管温度传感器从风管上拆下。

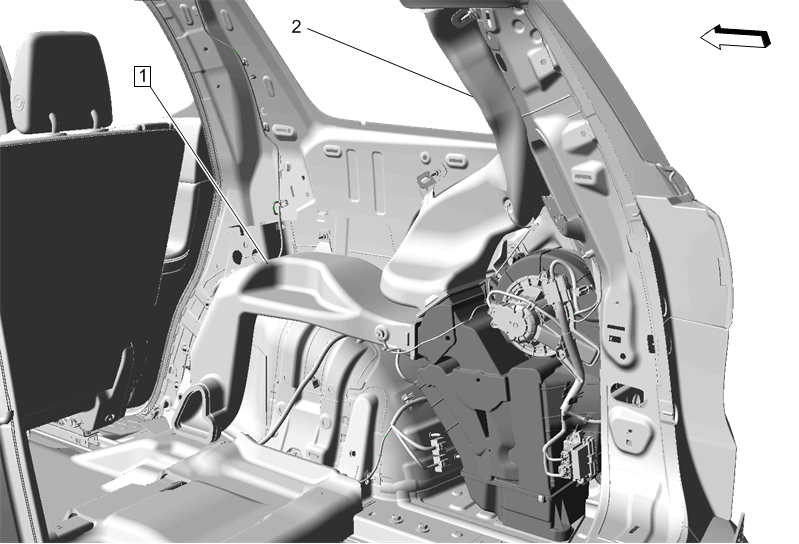

10.辅助加热器出风管(1)»拆下—辅助加热器出风管的更换（C69）
11.辅助空调下风管(2)»拆下—辅助空调下风管的更换

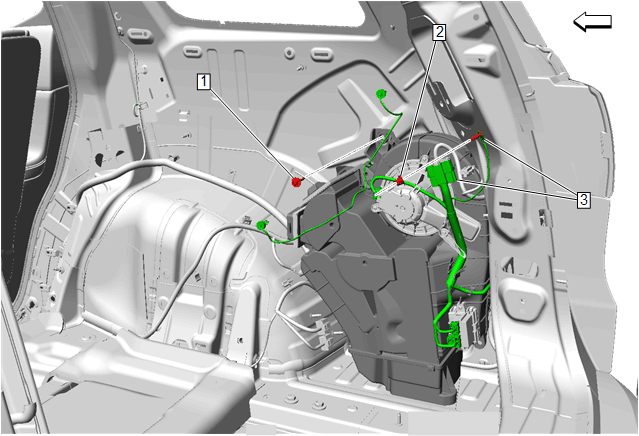

12.辅助空调蒸发器和鼓风机模块螺栓(1)»拆下
13.搭铁螺母(2)»拆下
14.断开辅助加热器和空调线束连接器与搭铁端子 (3)。
15.辅助空调蒸发器和鼓风机模块(1)»拆下

安装程序

1.辅助空调蒸发器和鼓风机模块(1)»安装
告诫：参见有关紧固件的告诫。

2.辅助空调蒸发器和鼓风机模块螺栓(1)»安装并紧固2.5 (22 lb in)
3.连接辅助加热器和空调线束连接器与搭铁端子 (3)。
4.搭铁螺母(2)»安装—搭铁修理
5.辅助空调下风管(2)»安装—辅助空调下风管的更换
6.辅助加热器出风管(1)»安装—辅助加热器出风管的更换（C69）
7.将风管温度传感器安装至风管。
8.后侧板下后装饰板(1)»安装—后侧板下后装饰板的更换－右侧
9.辅助空调蒸发器和鼓风机模块螺母(1)»安装并紧固[2x]9 (80 lb in)
10.辅助空调蒸发器中间管(3)@辅助空调蒸发器和鼓风机模块»安装—辅助空调蒸发器中间管的更换
11.排气消音器隔热罩-右侧(2)»安装—
12.后轮罩衬板-右侧(3)»安装—后轮罩衬板的更换
13.连接蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
14.加注冷却系统至合适液位。冷却系统的排放和加注（LSY 静态加注）、冷却系统的排放和加注（LSY GE 47716）
15.排空并加注制冷剂系统。制冷剂回收和重新加注
16.清除加热器与空调遥控模块内的 DTC。
17.执行执行器校准程序。执行器重新校准
18.检查冷却液是否泄漏。
19.检查制冷剂是否泄漏。
