专用工具

• •  GE-8001千分表组件，或同等工具
• •  J-23409千分表加长杆，或同等工具
• •  J-35819法兰跳动量量表

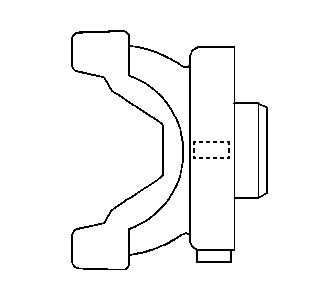

系统平衡法兰

• 1.举升并支撑车辆，使车轮可以自由转动。举升和顶起车辆
• 2.将传动轴从小齿轮法兰上拆下。
•

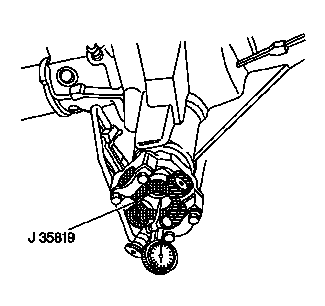

  3.将J-35819法兰跳动量量表安装至小齿轮法兰。
• 4.将GE-8001千分表组件和J-23409千分表加长杆装配和安装至驱动桥和J-35819法兰跳动量量表。
• 注意:千分表会显示相反的读数。测量法兰内径，而非外径。千分表在低点显示最高的读数；在高点显示最低的读数。
  5.转动小齿轮法兰 360 度，并在低点将千分表归零。
• 6.再次转动小齿轮法兰并记录总跳动量。
• 注意:所有提供的跳动量测量值公差将被用作指导标准。提供的测量值公差和它们对振动校正的影响可能每一辆车都不尽相同。
  7.如果系统平衡小齿轮法兰跳动量的测量值在 0.00–0.38 mm (0.00–0.015 in) 之间，则认为小齿轮法兰在可接受的跳动量范围内。
• 8.如果系统平衡小齿轮法兰跳动量的测量值超过 0.00–0.38 mm (0.00–0.015 in)，小齿轮法兰必须转 180 度重新定位或更换。
  如果驱动桥利用挤压型衬套以获得小齿轮轴承预载，则小齿轮法兰只能拆卸和安装 1 次，然后必须更换挤压型衬套。衬套的更换需要拆卸与安装齿圈和小齿轮组件。如果先前小齿轮已经被拆卸和安装，则更换衬套。
• 9.如果已经重新定位小齿轮法兰，则再次测量小齿轮法兰跳动量。
• 10.如果重新定位的小齿轮法兰再次测量的跳动量仍然超过公差范围，则需要更换小齿轮法兰。
• 注意:检查任何更换后的小齿轮法兰的跳动量。
  11.如果小齿轮法兰已被更换，则检查更换后的小齿轮法兰的跳动量。
• 注意:如果小齿轮法兰已重新定位或更换，则传动系统必须进行系统平衡。
  12.如果小齿轮法兰已重新定位或更换，则对传动系统进行平衡。传动系统平衡调整

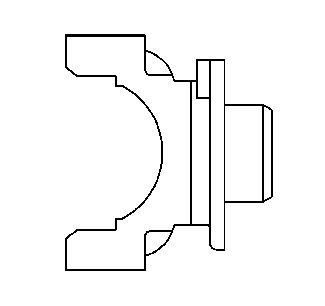

非系统平衡法兰

• 1.举升并支撑车辆，使车轮可以自由转动。举升和顶起车辆
• 2.将传动轴从小齿轮法兰上拆下。
•
  3.将J-35819法兰跳动量量表安装至小齿轮法兰。
• 4.将GE-8001千分表组件和J-23409千分表加长杆装配和安装至驱动桥和J-35819法兰跳动量量表。
• 注意:千分表会显示相反的读数。测量法兰内径，而非外径。千分表在低点显示最高的读数；在高点显示最低的读数。
  5.转动小齿轮法兰 360 度，并在低点将千分表归零。
• 6.再次转动小齿轮法兰并记录总跳动量。
• 注意:所有提供的跳动量测量值公差将被用作指导标准。提供的测量值公差和它们对振动校正的影响可能每一辆车都不尽相同。
  7.如果小齿轮法兰跳动量等于或小于 0.15 mm (0.006 in)，则不应有跳动量补偿配重。如果有补偿配重，则拆下配重。
• 8.如果小齿轮法兰跳动量大于 0.15 mm (0.006 in) 但小于 0.28 mm (0.011 in)，而且跳动量补偿配重位于或接近低点，则不需要另外的操作。如果跳动量补偿配重不在或不接近低点，则拆下配重。
• 9.如果小齿轮法兰跳动量大于 0.28 mm (0.011 in) 但不大于 0.38 mm (0.015 in)，而且跳动量补偿配重位于或接近低点，则不需要另外的操作。如果跳动量补偿配重不在或不接近低点，则拆下配重并重新定位小齿轮法兰，直至跳动量等于或小于 0.25 mm (0.010 in)。
  如果驱动桥利用挤压型衬套以获得小齿轮轴承预载，则小齿轮法兰只能拆卸和安装 1 次，然后必须更换挤压型衬套。衬套的更换需要拆卸与安装齿圈和小齿轮组件。如果先前小齿轮已经被拆卸和安装，则更换衬套。
• 10.在小齿轮法兰重新定位后，如果不可能获得等于或小于 0.25 mm (0.010 in) 的跳动量，则需要更换小齿轮法兰。
• 注意:检查任何更换后的小齿轮法兰的跳动量。
  11.如果小齿轮法兰已被更换，则检查更换后的小齿轮法兰的跳动量。
