专用工具

• •  GE-41447空调系统示踪染色剂 - 24 盒装
• •  GE-42220通用 12V 检漏灯
• •  GE-45268空调冲洗适配器组件

一般信息

• •  被污染的空调压缩机油
• •  干燥剂（在干燥剂袋破损后）
• •  空调压缩机油加注过量
• •  制冷剂污染

正向冲洗设置

•
  注意:
  • •  对于受污染的制冷剂或空调压缩机油，建议采用正向冲洗制冷剂法。
  • •  检查并润滑GE-45268适配器组件接头 O 形圈。空调 O 形密封圈的更换。

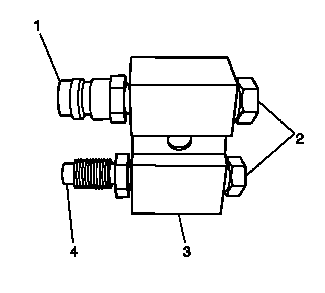

  1.将GE-45268-9接头 O 形圈安装至GE-45268-10适配器。
• 2.将GE-45268-8接头 O 形圈安装至GE-45268-10适配器的吸入侧。
• 3.将GE-45268-7接头 O 形圈安装至GE-45268-10适配器的排放侧。

逆向冲洗设置

• 注意:
  • •  推荐采用制冷剂逆流冲洗解决干燥剂袋故障。当空调系统冲洗完成时，更换冷凝器/接收器脱水器，并执行以下程序：
  • •  检查并润滑GE-45268适配器组件接头 O 形圈。空调 O 形密封圈的更换。
  1.将GE-45268-9接头 O 形圈安装至GE-45268-10适配器。
• 2.将GE-45268-7接头 O 形圈安装至GE-45268-10适配器的吸入侧。
• 3.将GE-45268-8接头 O 形圈安装至GE-45268-10适配器的排放侧。

冲洗程序

• 注意:在空调冲洗过程中，如果发动机或环境温度较高，会缩短制冷剂的回收时间。
  1.回收制冷剂。制冷剂回收和重新加注。
• 2.拆下热膨胀阀。空调蒸发器热膨胀阀的更换。
• 3.将热膨胀阀双头螺栓安装至GE-45268-115适配器。
• 4.将新的密封垫圈安装至蒸发器芯。空调系统密封件的更换
• 5.使用大尺寸密封垫圈，安装GE-45268-115适配器以替代热膨胀阀。
• 告诫：参见有关紧固件的告诫。
  6.安装空调蒸发器热膨胀阀螺栓并紧固至4.5  (40 lb in)。
• 7.将新垫圈安装至液管和吸入软管。空调系统密封件的更换。
• 8.使用大尺寸密封垫圈将液管和吸入软管连接至GE-45268-115适配器。
• 9.安装热膨胀阀块接头螺母，并紧固至19 (14 lb ft)。
• 10.拆下空调压缩机。空调压缩机的更换
• 11.拆下空调制冷剂滤清器。储液干燥器的更换
•
  注意:GE-45628-1适配器中的滤清器可以维修。将单向阀从滤清器上拆下并报废。
  12.在每次冲洗前，维修滤清器。
• 注意:确保 J-45268-10 上的进口和出口与压缩机软管总成上的进口和出口相对应。
  13.将新的密封垫圈安装至空调压缩机和冷凝器软管。参见空调 O 形密封圈的更换。确保GE-45268-10适配器上的进口和出口与空调压缩机至冷凝器软管上的进口和出口相对应。
• 14.将GE-45268-10滤清器适配器安装至空调压缩机至冷凝器的软管。
• 15.将GE-45268-1滤清器连接至GE-45268-7适配器。
• 16.将空调加注装置上的蓝色软管连接至GE-45268适配器。
• 17.将空调加注装置上的红色软管连接至GE-45268适配器。
• 18.将空调加注装置上的蓝色软管从GE-45268-1适配器上断开。
• 19.将GE-45268-1适配器从GE-45268-10适配器上断开。
• 20.将GE-45268-10适配器从空调压缩机至冷凝器的软管上拆下。
• 注意:冲洗时会冲掉空调系统中的所有聚二醇油。必须向空调系统添加适量的聚二醇油。
  21.如果要重新安装已拆下的空调压缩机，则执行以下程序：
• •  拆下空调压缩机放油螺。
• •  将聚二醇油从空调压缩机排出。转动压缩机输入轴，以便从压缩机中排出聚二醇油。
• •  将相当于系统总容量的聚二醇油添加至空调压缩机。参见近似油液容量。
• •  添加一瓶GE-41447空调系统示踪染色剂。
• •  安装空调压缩机放油螺塞并紧固至14  (124 lb in)。
• 注意:冲洗时会从空调系统中冲掉荧光泄漏检测染色剂。
  22.安装空调压缩机。参见空调压缩机的更换。
• 23.安装新的空调制冷剂滤清器。参见储液干燥器的更换。
• 24.拆下热膨胀阀块接头螺母。
• 25.将液管和吸入管从GE-45268-115适配器上断开
• 26.拆下固定GE-45268-115适配器的热膨胀阀螺栓。
• 27.拆下GE-45268-115适配器。
• 28.检查热膨胀阀是否有碎屑。必要时清洗或更换。
• 29.安装热膨胀阀。参见空调蒸发器热膨胀阀的更换。
• 30.排空并重新填充空调系统。参见制冷剂回收和重新加注。
• 31.使用GE-42220灯对接头进行泄漏测试。
