后排座椅骨架的更换-右侧
拆卸程序
1.

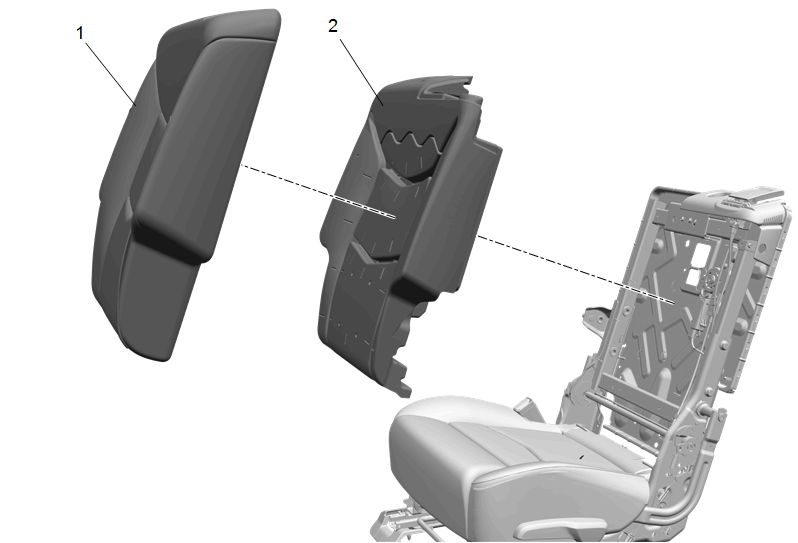

后排座椅靠垫护套和软垫(2)»拆下—
后排座椅靠垫护套和软垫的更换-右侧(凹背座椅)
、
后排座椅靠垫护套和软垫的更换-右侧(40% 座椅)
2.
后排座椅垫护套和软垫(3)»拆下—
后排座垫护套和软垫的更换(凹背座椅)
、
后排座垫护套和软垫的更换(40% 的座椅)
、
后排座垫护套和软垫的更换(60%的座椅)
3.

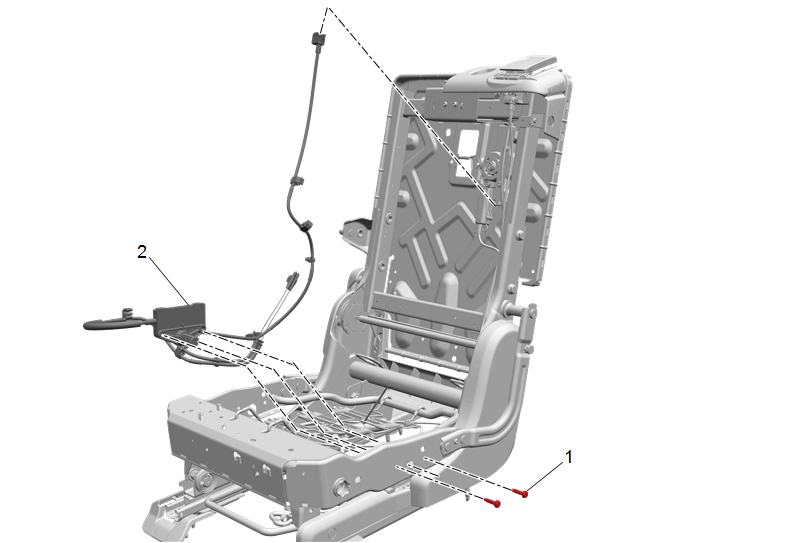

后排座椅锁闩拉线(2)»拆下—
后排座椅锁闩拉线的更换-下
4.

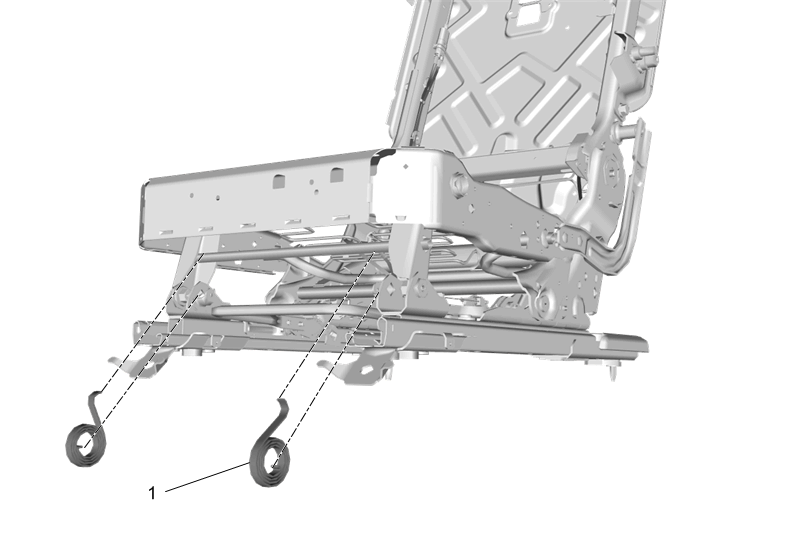

后排座椅靠背下支撑钢丝(1)»拆下[2x]
5.

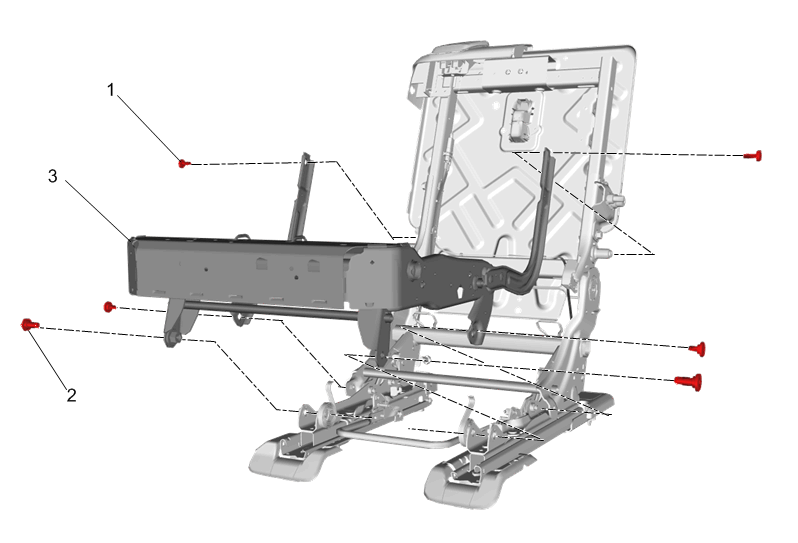

后排座椅垫骨架螺栓-上部(1)»拆下[2x]
6.
后排座椅垫骨架螺栓-前(2)»拆下[4x]
7.
后排座椅垫骨架(3)»拆下
8.

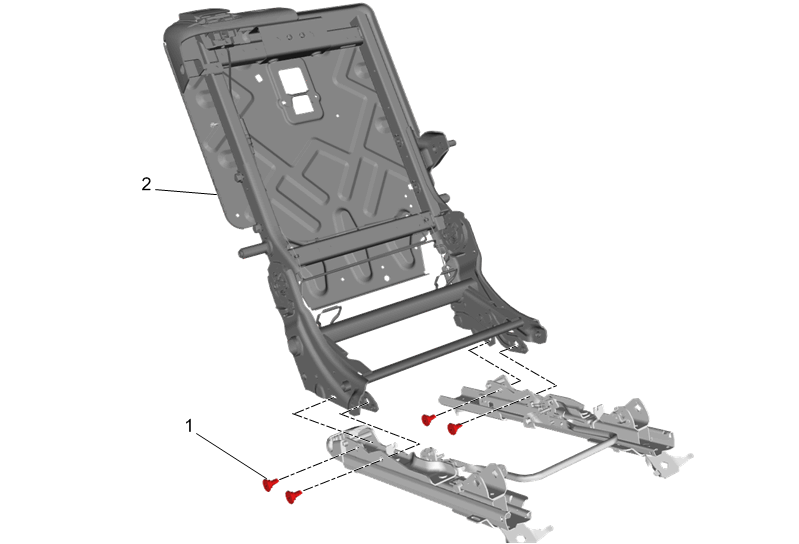

后排座椅靠背骨架螺栓(1)»拆下[4x]
9.
后排座椅靠背骨架(2)»拆下
10.

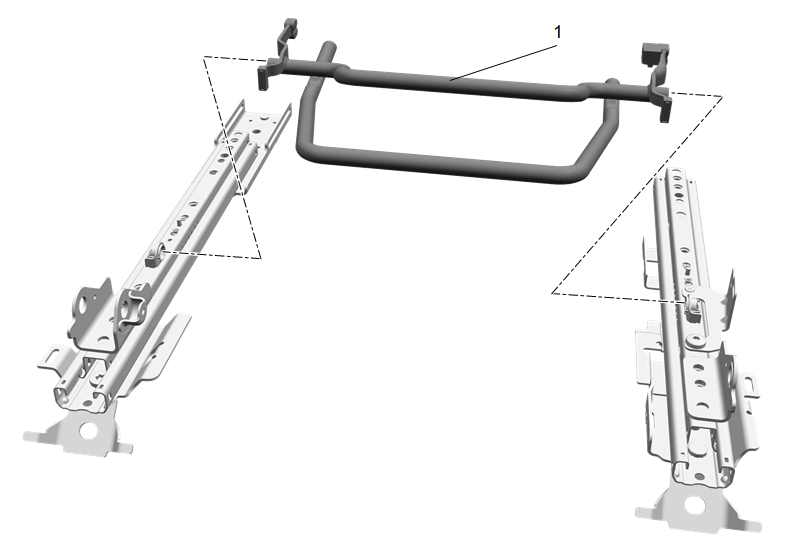

后排座椅调节器释放杆(1)»拆下
11.
必要时移开部件。
安装程序
1.

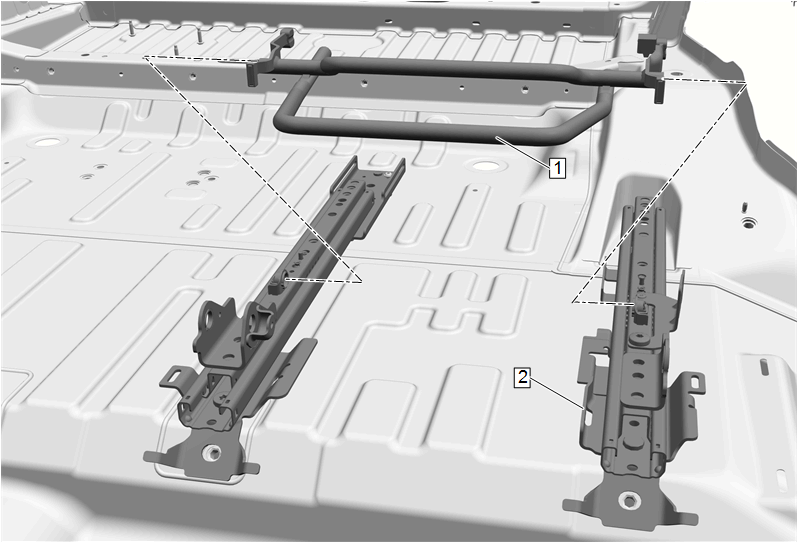

安装两个后排座椅支架(2)安装至车内,设置整车宽度。
2.
后排座椅调节器释放杆(1)»安装
3.
后排座椅靠背骨架(2)»安装
告诫:
参见
有关紧固件的告诫
。
4.
后排座椅靠背骨架螺栓(1)»安装并紧固[4x]
75 (55 lb ft)
5.
后排座椅垫骨架(3)»安装
6.
后排座椅垫骨架螺栓-前(2)»安装并紧固[4x]
25 (18 lb ft)
7.
后排座椅垫骨架螺栓-上部(1)»安装并紧固[2x]
25 (18 lb ft)
8.
后排座椅靠背下支撑钢丝(1)»安装[2x]
9.
后排座椅锁闩拉线(2)»安装—
后排座椅锁闩拉线的更换-下
10.
后排座椅垫护套和软垫(3)»安装—
后排座垫护套和软垫的更换(凹背座椅)
、
后排座垫护套和软垫的更换(40% 的座椅)
、
后排座垫护套和软垫的更换(60%的座椅)
11.
后排座椅靠垫护套和软垫(2)»安装—
后排座椅靠垫护套和软垫的更换-右侧(凹背座椅)
、
后排座椅靠垫护套和软垫的更换-右侧(40% 座椅)
