发动机冷却液加热器排气管的更换

拆卸程序

1.排空冷却系统。冷却系统的排放和加注（LSY 静态加注）、冷却系统的排放和加注（LSY GE 47716）

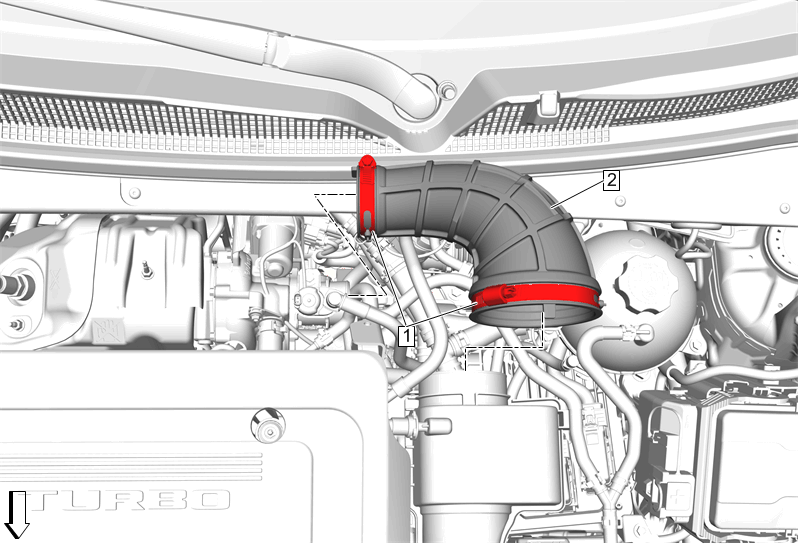

2.空气滤清器出口谐振器(1)»拆下—空气滤清器出口谐振器的更换
3.空气滤清器中间出风管(1)»拆下—空气滤清器出气管中间管的更换
4.涡轮增压器出口管连接器(2)»拆下—涡轮增压器出气管连接器的更换
5.增压空气冷却器进气管(3)»拆下—增压空气冷却器进气管的更换

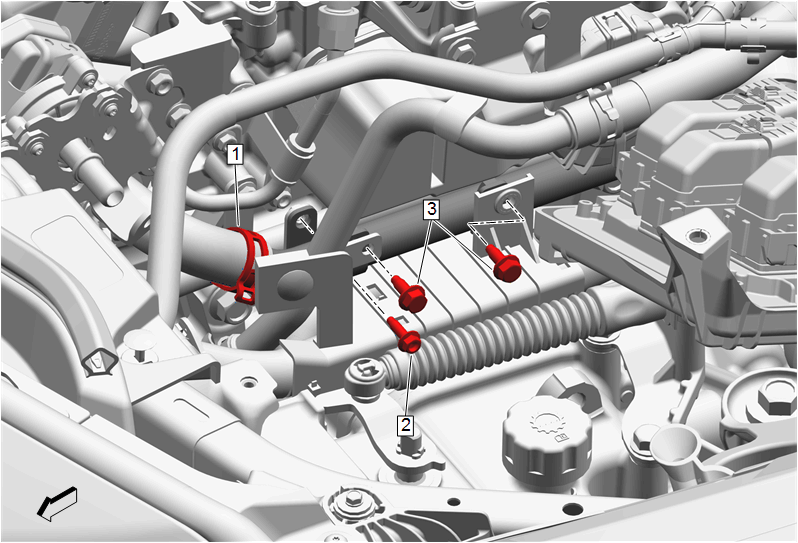

6.发动机冷却液放气软管夹(1)»分离—软管夹更换指南－弹簧类
7.节温器旁通管螺栓(2)»拆下
8.发动机线束托架螺栓(3)»拆下(2x)
9.发动机线束»重新定位

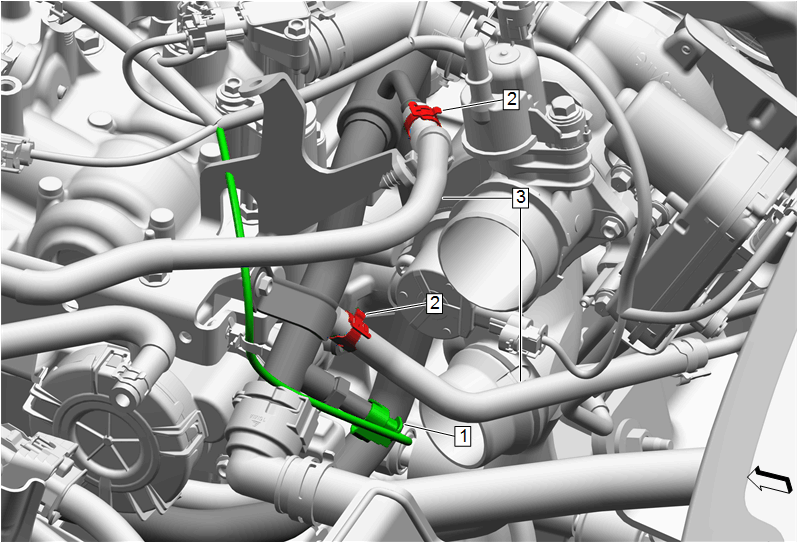

10.发动机冷却液温度传感器电气连接器(1)»断开
11.发动机冷却液放气软管夹(2)»分离(2x)—软管夹更换指南－弹簧类
12.发动机冷却液放气软管(3)»拆下(2x)

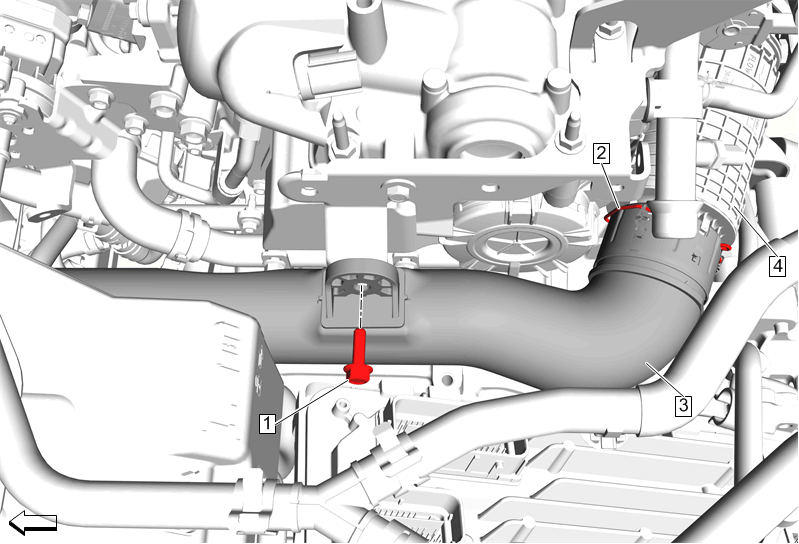

13.燃油供油前管托架(1)»拆下—燃油供油前管托架的更换
14.曲轴箱强制通风管(1)»拆下—曲轴箱强制通风管的更换

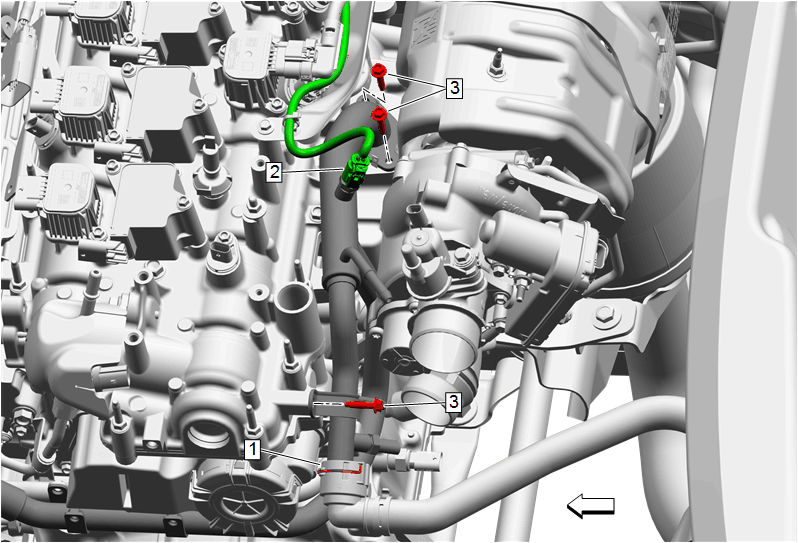

15.发动机冷却液加热器排气管卡环(1)»拆下
16.发动机冷却液温度传感器电气连接器(2)»断开
17.发动机冷却液加热器排气管螺栓(3)»拆下[3x]
18.发动机冷却液加热器排气管螺栓(1)»拆下

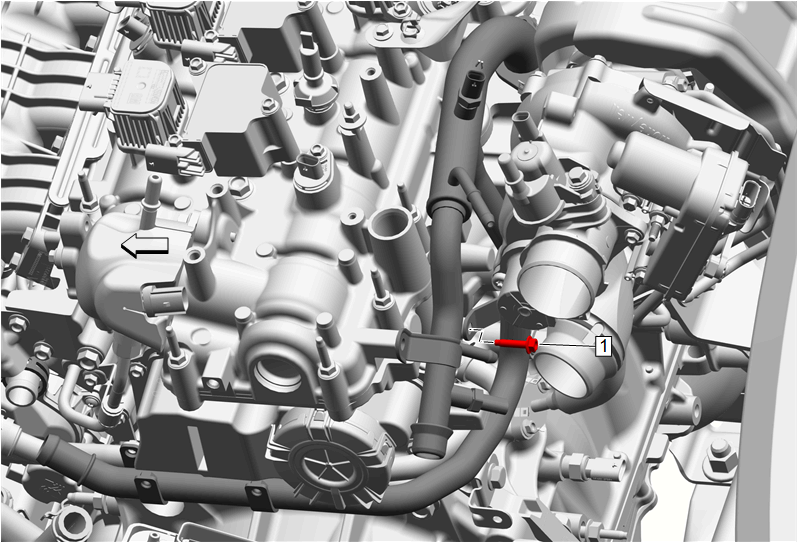

19.发动机冷却液加热器排气管(1)»拆下
20.发动机冷却液歧管衬垫(2)»拆下并报废

安装程序

1.发动机冷却液歧管衬垫(2)»安装新的
2.发动机冷却液加热器排气管(1)»安装
3.发动机冷却液加热器排气管螺栓(1)»安装—发动机冷却液加热器排气管的安装
4.发动机冷却液加热器排气管螺栓(1)安装»[3x]—发动机冷却液加热器排气管的安装
5.发动机冷却液温度传感器电气连接器(2)»连接
6.发动机冷却液加热器排气管卡环(1)»安装
7.曲轴箱强制通风管(1)»安装—曲轴箱强制通风管的更换
8.燃油供油前管托架(1)»安装—燃油供油前管托架的更换
9.发动机冷却液放气软管(3)»安装(2x)
10.发动机冷却液放气软管夹(2)»接合(2x)—软管夹更换指南－弹簧类
11.发动机冷却液温度传感器电气连接器(1)»连接
12.发动机线束»位置
告诫：参见有关紧固件的告诫。

13.发动机线束托架螺栓(3)»安装并紧固(2x)9  (80 lb in)
14.发动机冷却液加热器排气管托架螺栓(2)»安装并紧固8.5  (75 lb in)
15.发动机冷却液放气软管夹(1)»接合—软管夹更换指南－弹簧类
16.增压空气冷却器进气管(3)»安装—增压空气冷却器进气管的更换
17.涡轮增压器出口管连接器(2)»安装—涡轮增压器出气管连接器的更换
18.空气滤清器中间出风管(1)»安装—空气滤清器出气管中间管的更换
19.空气滤清器出口谐振器(1)»安装—空气滤清器出口谐振器的更换
20.加注冷却系统。冷却系统的排放和加注（LSY 静态加注）、冷却系统的排放和加注（LSY GE 47716）
21.启动发动机，检查是否存在泄漏。
