平衡链条的更换
专用工具
EN-52441平衡轴正时工具
当地同等工具：专用工具
拆卸程序
- 1.下油底壳»拆下—下油底壳的更换
-

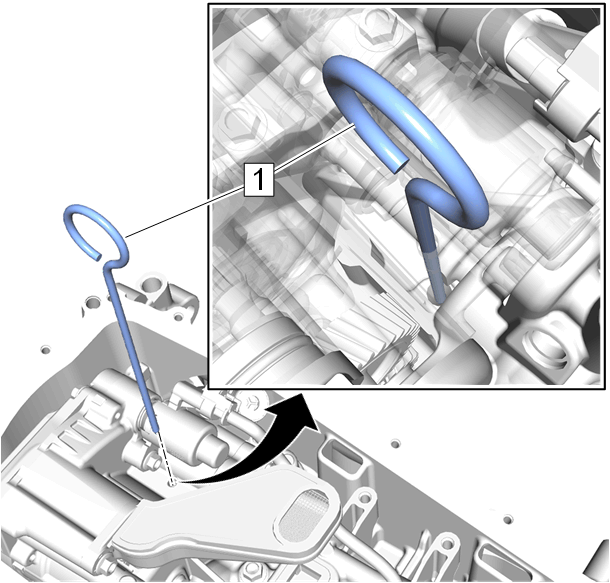

2.通过机油泵内的孔安装EN-52441平衡轴正时工具(1)。
- 3.曲轴位置传感器内励磁环»拆下—曲轴位置传感器内激发环的更换
- 4.平衡链条张紧器»拆下—平衡链条张紧器的更换
- 5.平衡链条导板»拆下—平衡器链条导板的更换
-

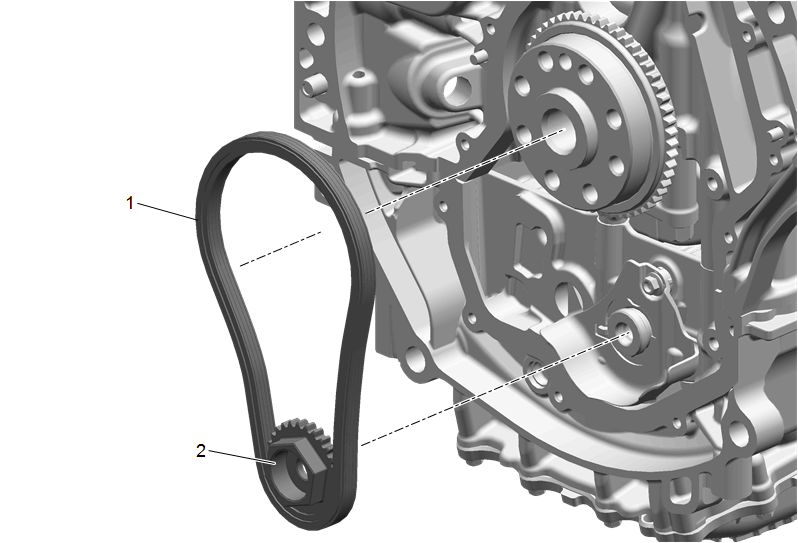

6.平衡链条(1)»拆下
安装程序
-

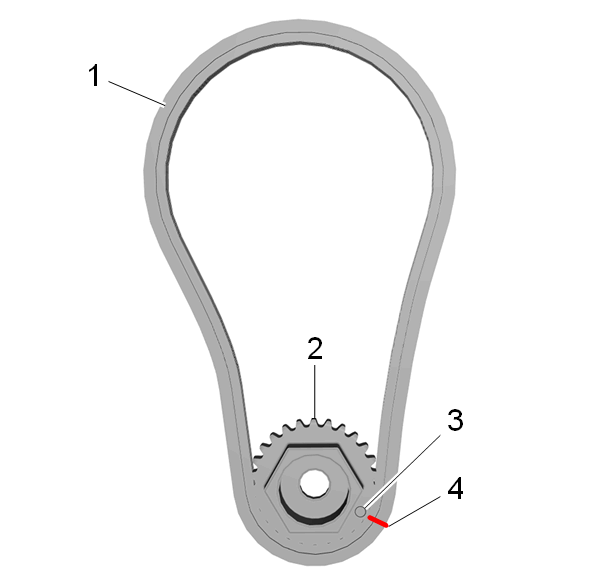

1.平衡链条(1)@平衡轴链轮(2)»安装—将平衡链条 (4) 上标记的白色链节对准平衡轴链轮标记 (3)。
-

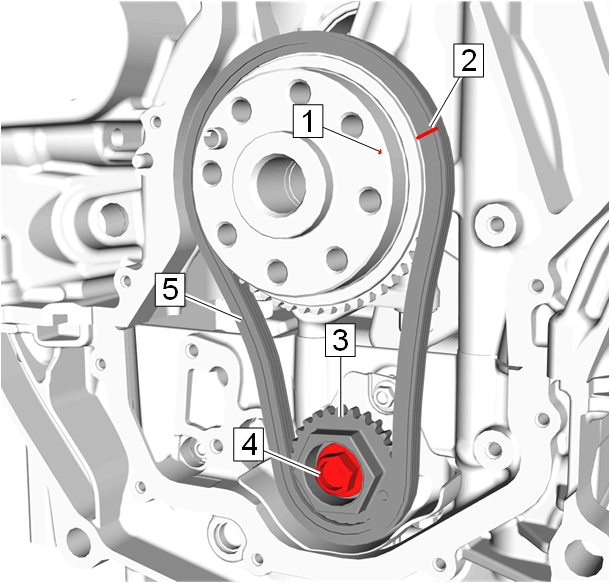

2.平衡链条(5)@曲轴»安装—将平衡链条 (2) 上标记的蓝色链节对准曲轴 (1) 处的标记。
- 3.平衡链条导板»安装—平衡器链条导板的更换
- 4.平衡链条张紧器»安装—平衡链条张紧器的更换
- 5.曲轴位置传感器内励磁环»安装—曲轴位置传感器内激发环的更换
-
6.拆下EN-52441平衡轴正时工具(1)。
- 7.下油底壳»安装—下油底壳的更换
