专用工具

• •  EN-8087缸径规
• •  EN-45059角度测量仪

清洁程序

• 1.除去任何旧的螺纹密封剂、衬垫材料或密封剂。
• 2.使用溶剂清洁以下所有区域：
• •  密封面
• •  冷却液通道
• •  机油油道
• •  轴承轴颈
• 3.使用溶剂清洁所有螺纹和通孔。
• 警告：使用压缩空气时，戴好安全眼镜，以免损伤眼睛。
  4.使用压缩空气干燥发动机缸体。

目视检查

• 1.检查曲轴轴承轴颈是否损坏或存在轴承打滑现象。曲轴轴承轴颈不可维修，如果曲轴轴承轴颈损坏，必须更换发动机缸体总成。
• 2.检查所有密封面和配合面是否损坏，必要时修理或更换发动机缸体总成。
• 3.检查所有螺纹孔和穿通孔是否损坏或有过多碎屑。
• 4.检查螺栓是否损坏，如果损坏必须用新螺栓更换。
• 5.检查气缸壁是否有裂纹或损坏。气缸套不可单独维修，如果气缸损坏则必须更换缸体总成。
• 6.检查发动机缸体是否有裂纹。切勿修理任何裂纹。如果发现裂纹，必须更换缸体总成。

测量程序

发动机缸体不平度的检查

•

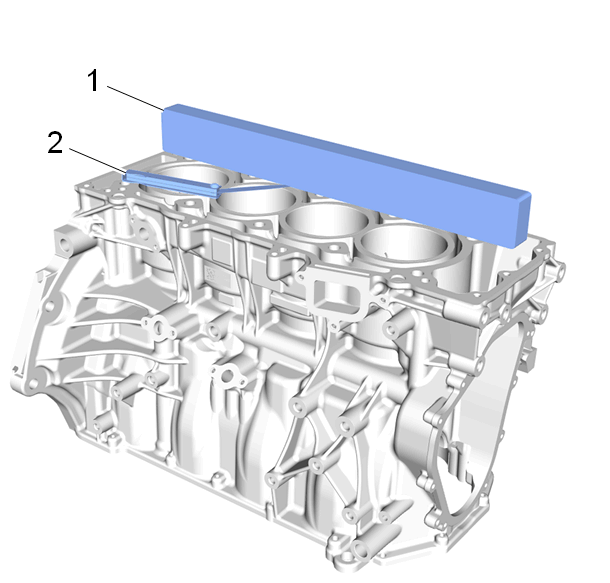

  1.如图所示，沿对角线检查发动机缸体的不平度以及是否变形。使用直尺 (1) 和测隙规 (2)。如果顶面超出规格，则更换缸体。切勿加工缸体。参见发动机机械系统规格，以了解建议极限。
•

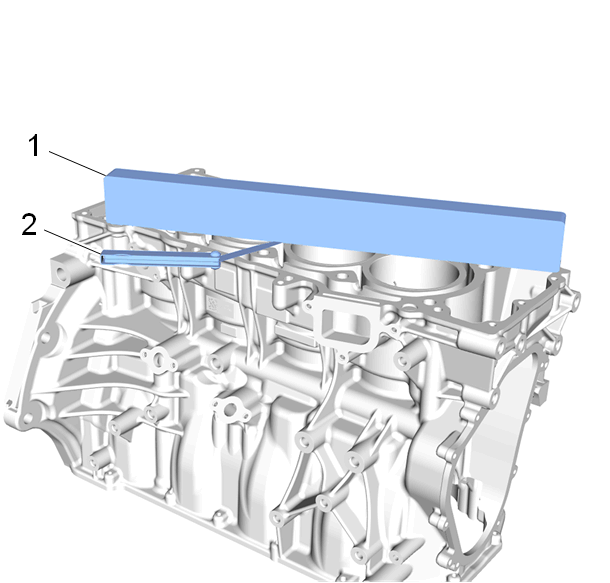

  2.如图所示，沿长和宽检查发动机缸体的不平度和挠曲度。使用直尺 (1) 和测隙规 (2)。如果顶面超出规格，则更换缸体。切勿加工缸体。参见发动机机械系统规格，以了解建议极限。

气缸套筒直径的检查

•
  1.使用EN-8087缸径规测量以下测量点处的气缸孔。
• 1.1 8 mm (0.315 in)(1)。
• 1.2 76.75 mm (3.022 in)(2)。
• 1.3 145.5 mm (5.728 in)(3)。
•
  注意:如果缸径套筒测量值不在推荐的限制内，将缸径钻孔至推荐的加大尺寸。
  2.使用EN-8087气缸规(1) 检查缸径。检查是否存在以下项目：
• •  气缸套筒磨损
• •  气缸套筒直径
• •  气缸套筒锥度
• •  气缸套筒的椭圆状态
  参见 发动机机械系统规格，以了解建议极限。

缸体内的轴承孔直径检查

•
  1.按拆下的顺序安装 5 个曲轴轴承盖。

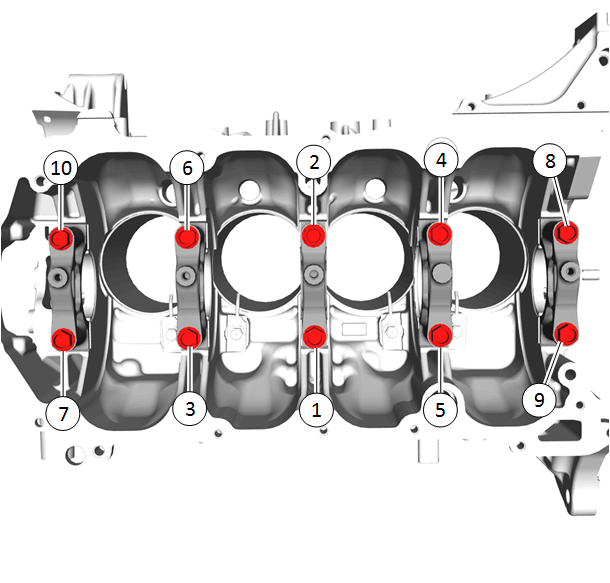

• 2.安装 10 个曲轴轴承盖螺栓，并按顺序紧固：
• 告诫：参见 有关紧固件的告诫。
  告诫：参见 有关屈服力矩型紧固件的告诫。
• 2.2 第一遍：20(15 lb ft)
• 2.3 最后一遍：120 度，使用EN-45059角度测量仪。
•
  3.使用EN-8087缸径规(1) 检查缸体内的轴承孔直径。参见发动机机械系统规格，以了解建议极限。
•
  4.拆下并报废 10 个曲轴轴承盖螺栓。
• 5.按拆下的顺序拆下 5 个曲轴轴承盖。
