控制阀体总成的拆解

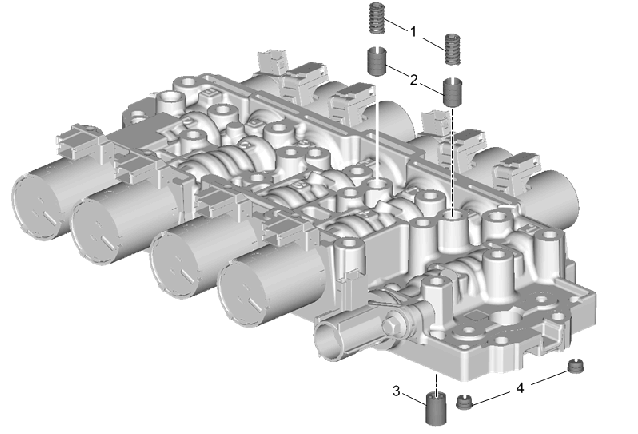

控制阀电磁阀体的拆解
控制阀电磁阀体的拆解
|
插图编号
|
部件名称
|
|---|---|
|
1
|
可变供油电磁离合器蓄能器活塞弹簧[2x]
|
|
2
|
可变供油电磁离合器蓄能器活塞[2x]
|
|
3
|
控制阀油路板单向球阀弹簧
|
|
4
|
可变高速档和 2-3-4 档离合器壳体阀 [2x]
|

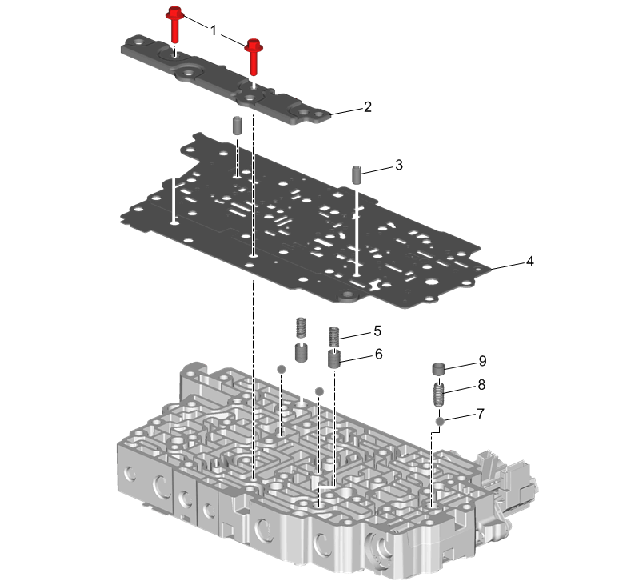

控制阀体的拆解
控制阀体的拆解
|
插图编号
|
部件名称
|
|---|---|
|
1
|
控制电磁阀体螺栓[2x]
|
|
2
|
转油板[2x]
|
|
3
|
控制阀体定位销[2x]
|
|
4
|
控制阀体隔板
注意:检查隔板螺栓穿孔损坏或剥蚀。任何损坏都会导致不正确的压力开关操作。必要时替换。
|
|
5
|
可变供油电磁离合器蓄能器活塞弹簧[2x]
|
|
6
|
可变供油电磁离合器蓄能器活塞[2x]
|
|
7
|
控制阀体单向球阀 [3x]
|
|
8
|
驻车选择阀弹簧
|
|
9
|
驻车选择阀孔塞
|

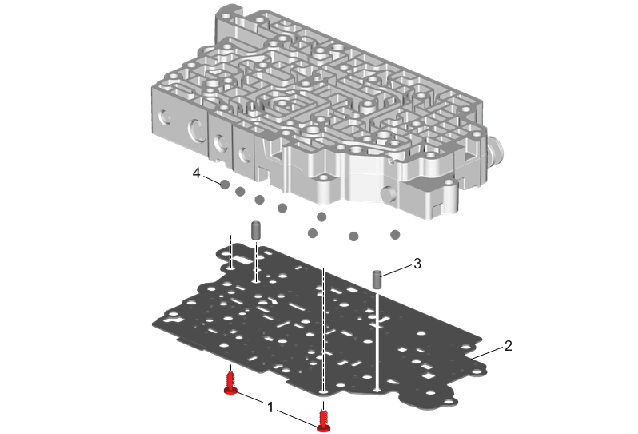

控制阀体隔板的拆解
控制阀体隔板的拆解
|
插图编号
|
部件名称
|
|---|---|
|
1
|
控制阀体隔板固定件[2x]
|
|
2
|
控制阀体隔板
注意:检查通道板螺栓穿通孔是否损坏或剥蚀。任何损坏将导致压力开关工作不正确。必要时进行更换。
|
|
3
|
控制阀体定位销[2x]
|
|
4
|
控制阀体单向球阀[8x]
|
