后侧门装饰件的更换
拆卸程序
-

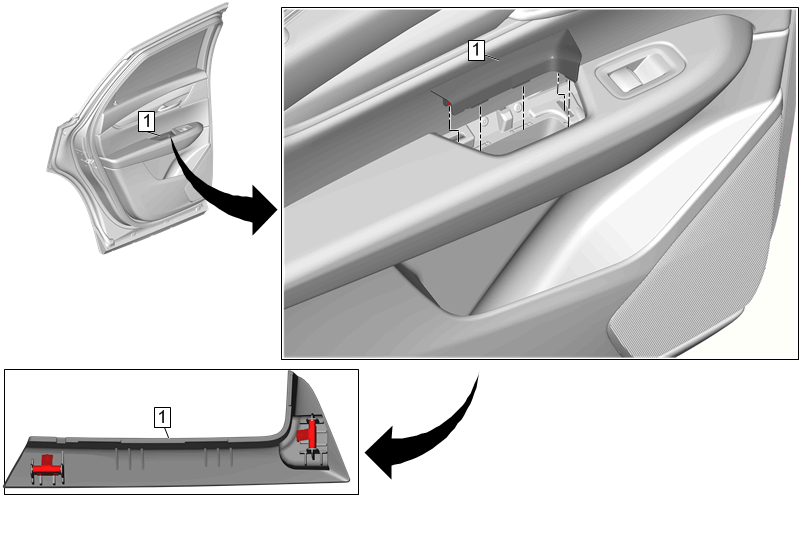

1.后侧门扶手拉圈(1)»拆下—后侧门扶手拉圈的更换
-

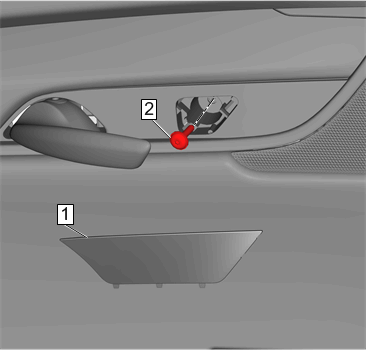

2.后侧门内把手螺栓盖(1)»拆下
- 3.后侧门内把手螺栓(2)»拆下
-

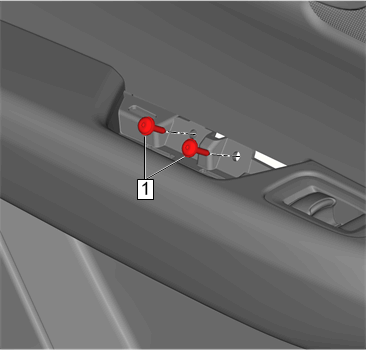

4.后侧门扶手拉圈螺栓(1)»拆下[2x]
-

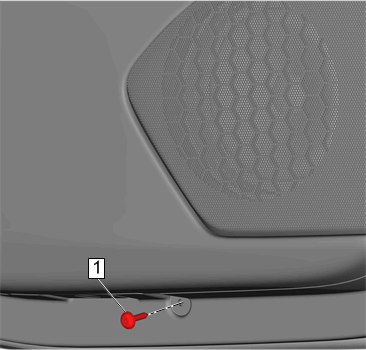

5.后侧门装饰板螺栓(1)»拆下
-

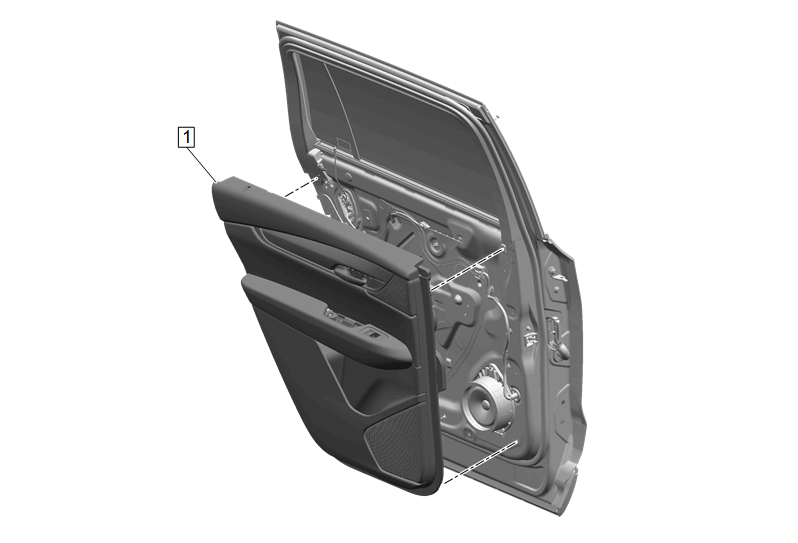

6.当后侧门装饰件(1)足够松动后，将手放在装饰板和车门装饰件之间。(1)然后向您的方向拉动，以分离一体式固定件和卡扣。
- 7.使用合适的工具从钣金件上拆除卡扣。
- 8.将门锁固定件拉线从后侧门装饰件(1)和内把手。
- 9.断开电气连接器。
- 10.后侧门装饰板(1)»拆下
- 11.将后侧门装饰件(1)置于清洁平坦的表面上。
-

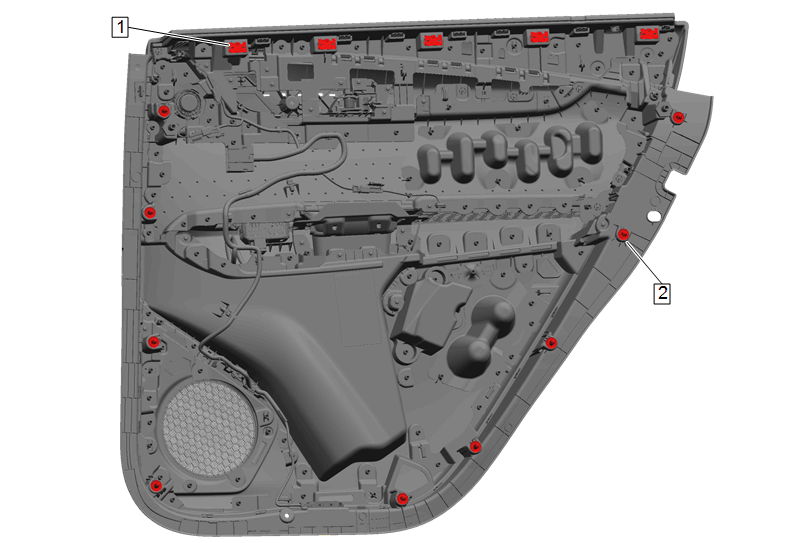

12.后侧门装饰腰线卡扣(1)»拆下[5x]注意:在重新附着车门饰板前，即使腰线卡扣未损坏，也要确保用新卡扣将它们更换。 - 13.后侧门装饰件固定件(2)»拆下[9x]
安装程序
-
1.后侧门装饰腰线卡扣(1)»安装新的[5x]注意:在重新附着车门饰板前，即使腰线卡扣未损坏，也要确保用新卡扣将它们更换。
- 2.后侧门装饰件固定件(2)»安装[9x]
-
3.连接电气连接器。
- 4.将锁杆通过锁杆嵌框布置在后侧门装饰件上(1)。
- 5.将门锁固定件拉线连接至后侧门装饰件(1)和内把手。
- 6.接合最前端的定位销。
- 7.从底部开始到前部和后部，接合其余的固定件。
-
8.后侧门装饰板螺栓(1)»安装并紧固2.5 (22 lb in)告诫：有关紧固件的告诫
-
9.后侧门扶手拉圈螺栓(1)»安装并紧固[2x]2.5 (22 lb in)
-
10.后侧门内把手螺栓(2)»安装并紧固2.5 (22 lb in)
- 11.后侧门内把手螺栓盖(1)»安装
-
12.后侧门扶手拉圈(1)»安装—后侧门扶手拉圈的更换
