空调压缩机和冷凝器软管的更换
拆卸程序
- 1.回收制冷剂。制冷剂回收和重新加注
-

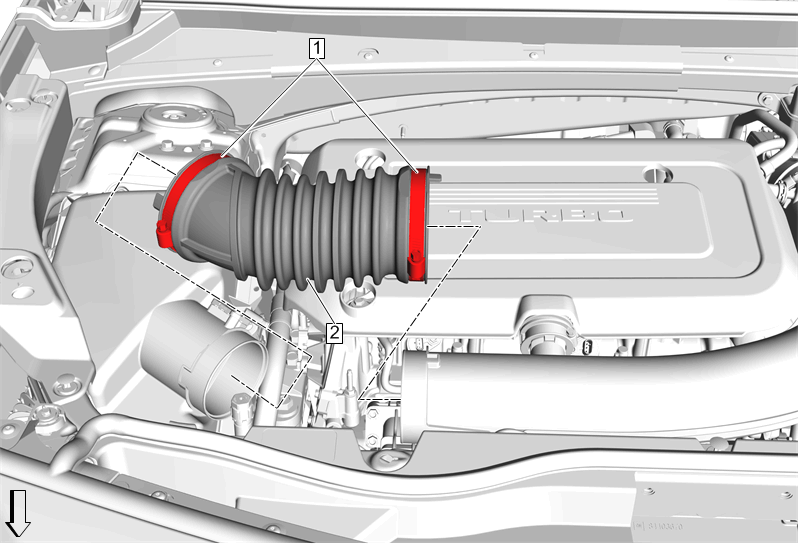

2.空气滤清器出风管(2)»拆下—空气滤清器出气管的更换
-
3.空气滤清器总成(1)»拆下—空气滤清器总成的更换
- 4.前保险杠蒙皮»拆下—前保险杠蒙皮的更换
-

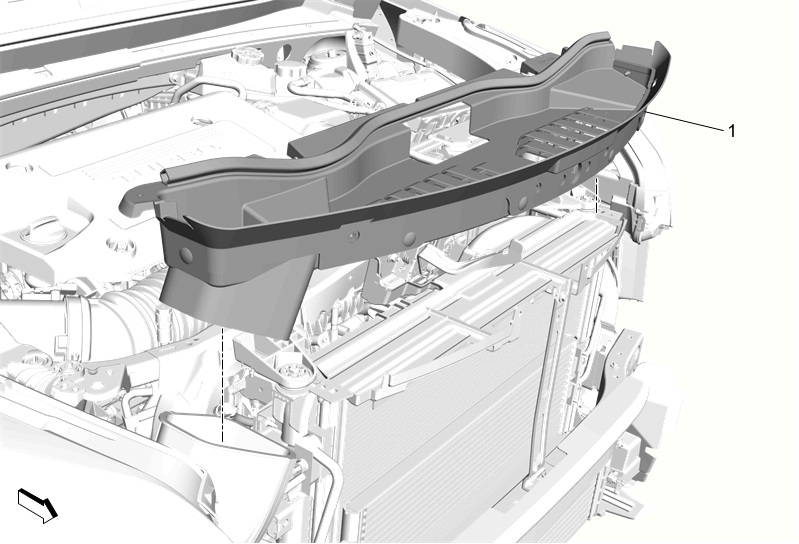

5.进气口挡泥板(1)»拆下—进气口防溅罩的更换
-

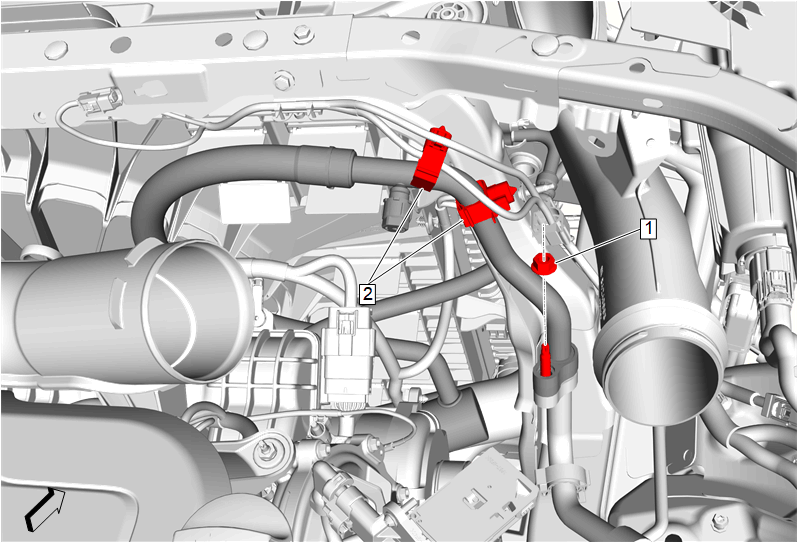

6.空调压缩机和冷凝器软管托架螺母(1)»拆下
- 7.空调压缩机和冷凝器软管托架 (2)»拆下
-

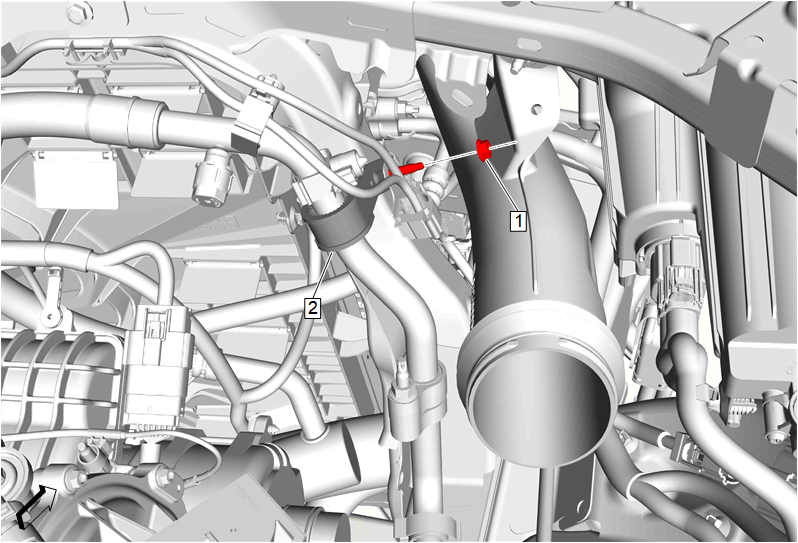

8.空调压缩机和冷凝器软管螺母(1)@空调冷凝器和空调蒸发器管»拆下
- 9.卡扣(2)»释放[2x]
- 10.将前端照明灯线束定位至一旁。
-

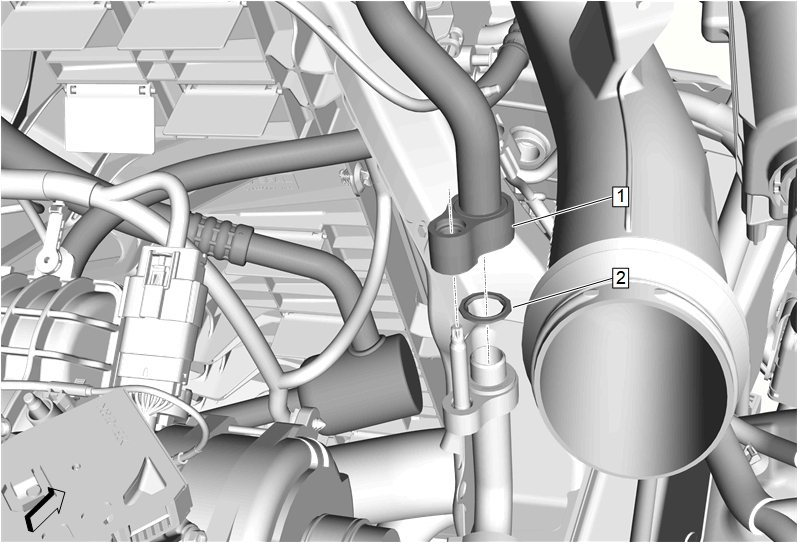

11.空调压缩机和冷凝器软管(1)@空调冷凝器和空调蒸发器管»拆下
- 12.空调压缩机和冷凝器软管密封件(2)»拆下并报废
-
13.空调压缩机和冷凝器软管螺母(1)@空调冷凝器»拆下
- 14.空调压缩机和冷凝器软管(2)@空调冷凝器»拆下
- 15.空调压缩机和冷凝器软管密封件(3)»拆下并报废
-
16.空调压缩机和冷凝器软管螺母(1)@空调压缩机»拆下
- 17.空调压缩机和冷凝器软管(2)@空调压缩机»拆下
- 18.空调压缩机和冷凝器软管密封件(3)»拆下并报废[2x]
- 19.将空调压缩机和冷凝器软管 (2) 从车辆上拆下。
- 20.必要时移开部件。
安装程序
- 1.将空调压缩机和冷凝器软管安装至车辆。
-
2.空调压缩机和冷凝器软管密封件(3)»安装新的[2x]—空调系统密封件的更换
- 3.空调压缩机和冷凝器软管(2)@空调压缩机»安装
-
4.空调压缩机和冷凝器软管螺母(1)@空调压缩机»安装并紧固22 (16 lb ft)
-
5.空调压缩机和冷凝器软管密封件(3)»安装新的—空调系统密封件的更换
- 6.空调压缩机和冷凝器软管(2)@空调冷凝器»安装
- 7.空调压缩机和冷凝器软管螺母(1)@空调冷凝器»安装并紧固22 (16 lb ft)
-
8.空调压缩机和冷凝器软管密封件(2)»安装新的—空调系统密封件的更换
- 9.空调压缩机和冷凝器软管(1)@空调冷凝器和空调蒸发器管»安装
-
10.空调压缩机和冷凝器软管螺母(1)@空调冷凝器和空调蒸发器管»安装并紧固22 (16 lb ft)
- 11.重新定位并安装前端照明灯线束。
- 12.卡扣(2)»固定[2x]
-
13.空调压缩机和冷凝器软管托架 (2)»安装
- 14.空调压缩机和冷凝器软管托架螺母(1)»安装并紧固9 (80 lb in)
-
15.进气口挡泥板(1)»安装—进气口防溅罩的更换
- 16.前保险杠蒙皮»安装—前保险杠蒙皮的更换
-
17.空气滤清器总成(1)»安装—空气滤清器总成的更换
-
18.空气滤清器出风管(2)»安装—空气滤清器出气管的更换
- 19.重新加注制冷剂。制冷剂回收和重新加注
- 20.检查制冷剂是否泄漏。泄漏测试
