前制动钳托架的更换
拆卸程序
警告：有关制动器粉尘的警告
- 1.断开蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
- 2.举升并支撑车辆。举升和顶起车辆
- 3.拆下前轮胎和车轮总成。轮胎和车轮的拆卸和安装
-
4.前制动钳导销螺栓(1)»拆下[2x]注意:切勿使用任何气动工具拆卸或安装导销螺栓。只能使用手动工具。 -
5.拆下制动钳(1)并使用结实的粗钢丝支撑。告诫：无论制动钳已从其支座上分离，还是仍连接着液压挠性制动软管，都要用粗钢丝或同等工具支撑住制动钳。若不这样支撑制动钳，会使挠性制动软管承受制动钳重量，导致制动软管损坏，从而可能使制动液泄漏。 -

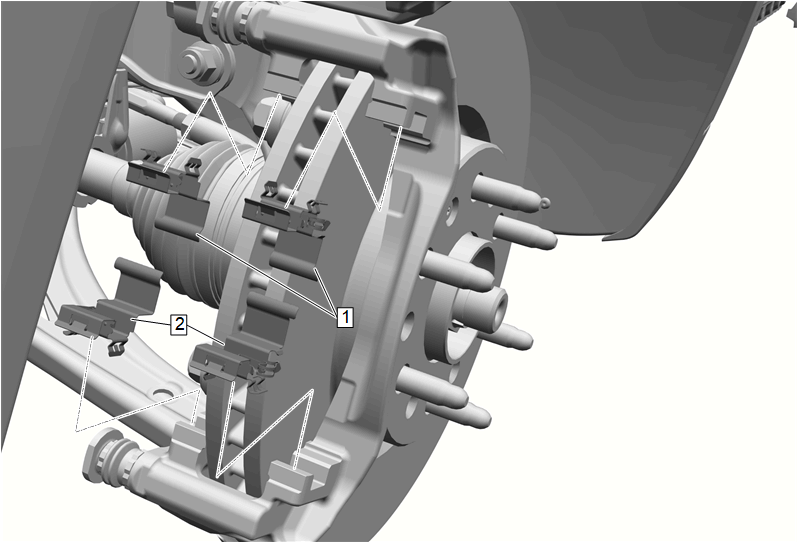

6.内盘式制动片(1)»拆下
- 7.外盘式制动片(2)»拆下
-
8.上前盘式制动片固定件弹簧 (1)»拆下[2x]
- 9.下前盘式制动片固定件弹簧 (2)»拆下[2x]
-
10.前制动钳托架螺栓(1)»拆下[2x]
-
11.前制动钳托架(1)»拆下
- 12.前制动钳托架(1)»检查是否损坏
- 13.必要时移开部件。
安装程序
- 1.按以下步骤准备待安装的螺栓：
- 1.1 使用相应工具清除螺栓处粘性片的所有痕迹和接合螺纹。
- 1.2 使用工业酒精或同等品清洁螺栓螺纹和接合螺纹，并使其干燥。
- 1.3 将螺纹锁固胶涂抹至螺栓。粘合剂、油液、润滑剂和密封胶
- 1.4 确保涂抹至螺栓后，螺纹锁固胶无空隙。
-
2.前制动钳托架(1)»安装
-
3.前制动钳托架螺栓(1)»安装并紧固[2x]告诫：有关紧固件的告诫
- 3.1 第一遍：150 (111 lb ft)
- 3.2 最后一遍：15-30 度
-
4.上前盘式制动片固定件弹簧 (1)»安装[2x]
- 5.下前盘式制动片固定件弹簧 (2)»安装[2x]
-
6.内盘式制动片(1)»安装
- 7.外盘式制动片(2)»安装
-
8.制动钳(1)»安装
-
9.前制动钳导销螺栓(1)»安装[2x]—前制动钳的更换
- 10.安装前轮胎和车轮总成。轮胎和车轮的拆卸和安装
- 11.拆下支架并降下车辆。
- 12.连接蓄电池负极电缆。蓄电池负极电缆的断开和连接（KL9）
